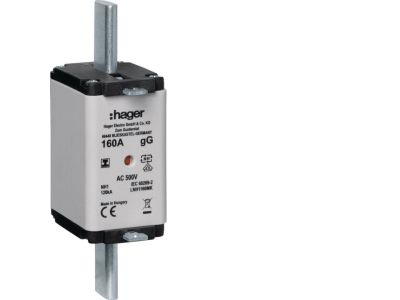

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt izolowany gG 160A 500 VAC | LNH1160MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 o symbolu LNH1160MK to element zabezpieczający o charakterystyce gG, przeznaczony do pracy w obwodach prądu przemiennego o napięciu do 500 VAC. Dzięki prądowi znamionowemu 160 A zapewnia skuteczną ochronę przewodów przed zwarciem i przeciążeniem w instalacjach o dużym obciążeniu. Wyposażona w podwójny wskaźnik oraz izolowany uchwyt ułatwia bezpieczną i szybką diagnozę stanu oraz obsługę.

• Charakterystyka gG (zwłoczna): Zapewnia selektywną ochronę przewodów przed zwarciem i przeciążeniem – idealna do zabezpieczania linii kablowych i rozdzielnic głównych.
• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym poborze mocy, minimalizując ryzyko przegrzania styków i przewodów.
• Napięcie znamionowe 500 VAC: Przystosowana do sieci niskiego napięcia w typowych instalacjach przemysłowych i komercyjnych.
• Podwójny wskaźnik przepalenia (czerwony/zielony): Umożliwia szybkie i jednoznaczne rozpoznanie stanu wkładki bez jej wyjmowania – skraca czas przeglądów i diagnostyki.
• Izolowany uchwyt nożowy: Posiada bezpieczny uchwyt wykonany z materiału izolacyjnego, co pozwala na montaż i demontaż nawet pod napięciem (przy zachowaniu odpowiednich środków ostrożności) przez wykwalifikowany personel.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Spełnia wymagania dla wkładek bezpiecznikowych nożowych stosowanych w standardowych systemach rozdzielczych (wielkość NH1).

Zastosowanie

Wkładka bezpiecznikowa LNH1160MK znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciem i przeciążeniem w instalacjach o dużym prądzie znamionowym.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona odbiorników o znacznym poborze mocy (silniki, piece, stacje ładowania).
• Stosowanie w układach selektywnej ochrony kaskadowej w sieciach niskiego napięcia.
• Element w szafach sterowniczych i rozdzielczych jako zabezpieczenie przedlicznikowe oraz obwodów fotowoltaicznych (przy zachowaniu odpowiednich warunków napięciowych).

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone. Wkładkę należy montować w dedykowanym uchwycie bezpiecznikowym nożowym (podstawa NH1) na szynie TH35 lub w rozdzielnicy. Przekrój przewodów doprowadzających musi być dobrany do prądu 160 A oraz warunków instalacyjnych. Nie stosować przepalonych wkładek z obejściem – zawsze wymieniać na nowy egzemplarz o tych samych parametrach.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik (czerwony/zielony), który wyraźnie sygnalizuje stan przepalenia wkładki bez konieczności jej wyjmowania z podstawy.
• Jakie jest maksymalne napięcie pracy? Wkładka przeznaczona jest do obwodów prądu przemiennego o napięciu znamionowym 500 VAC. Należy upewnić się, że napięcie w obwodzie nie przekracza tej wartości.
• Jaką charakterystykę ma wkładka – gG czy aM? Jest to charakterystyka gG (zwłoczna), przeznaczona do ochrony przewodów przed przeciążeniem i zwarciem. Nie jest to wkładka półprzewodnikowa ani silnikowa (aM).
