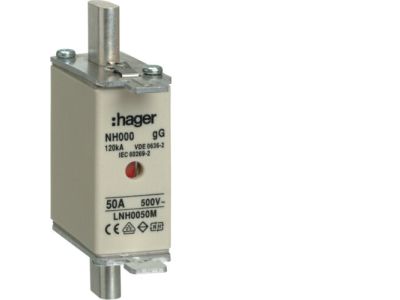

Wkładka bezpiecznikowa nożowa NH000 wskaźnik podwójny uchwyt nieizolowany gG 50A 500VAC | LNH0050M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH000 o charakterystyce gG (ogólnego przeznaczenia) to zaawansowane rozwiązanie marki HAGER, zaprojektowane z myślą o rygorystycznych wymaganiach energetyki zawodowej oraz nowoczesnych instalacji przemysłowych. Prąd znamionowy o wartości 50A oraz napięcie znamionowe 500V AC pozwalają na skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Kluczowym elementem konstrukcyjnym jest podwójny, kombinowany wskaźnik zadziałania. Rozwiązanie to łączy wskaźnik górny z wskaźnikiem umieszczonym na płycie czołowej porcelanowego korpusu, co gwarantuje doskonałą widoczność stanu bezpiecznika niezależnie od miejsca montażu.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę urządzeń i przewodów, reagując zarówno na niewielkie przeciążenia, jak i prądy zwarciowe o dużej wartości.
• Podwójny wskaźnik: Umożliwia szybką diagnostykę awarii nawet w zamkniętych rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne.
• Korpus porcelanowy: Wykonany z wysokiej jakości ceramiki, charakteryzuje się wysoką odpornością termiczną i mechaniczną, co jest kluczowe przy przerywaniu prądów zwarciowych.
• Nieizolowany uchwyt: Standardowa konstrukcja nożowa zapewniająca pewny styk elektryczny i kompatybilność z większością gniazd bezpiecznikowych typu NH.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki temu inżynierowie i projektanci mają pewność, że element ten zachowa powtarzalność charakterystyk czasowo-prądowych, co jest niezbędne dla zachowania selektywności zabezpieczeń w rozbudowanych sieciach elektroenergetycznych.

Zastosowanie

Wkładka NH000 gG 50A znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Energetyka zawodowa: Zabezpieczanie linii kablowych i napowietrznych w złączach kablowych oraz stacjach transformatorowych.
• Przemysł: Ochrona głównych torów prądowych w szafach sterowniczych, rozdzielnicach głównych oraz zasilanie maszyn o dużym poborze mocy.
• Budownictwo komercyjne: Zabezpieczanie pionów zasilających w budynkach biurowych i wielorodzinnych.
• Rozłączniki bezpiecznikowe: Dzięki podwójnemu wskaźnikowi, wkładka jest idealna do stosowania w aparatach modułowych z wizjerem, gdzie tradycyjny wskaźnik górny byłby niewidoczny.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH000 należy przestrzegać następujących zasad:

• Narzędzia: Do montażu i demontażu wkładki w podstawach bezpiecznikowych należy bezwzględnie używać atestowanego uchwytu izolacyjnego (uchwyt manewrowy), aby zminimalizować ryzyko porażenia prądem.
• Czystość styków: Przed instalacją należy upewnić się, że noże wkładki oraz szczęki podstawy są czyste i wolne od tlenków, co zapobiega nadmiernemu nagrzewaniu się styku.
• Moment dokręcania: W przypadku montażu w rozłącznikach, należy zwrócić uwagę na odpowiedni docisk mechanizmu, aby zapewnić stabilne połączenie elektryczne.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, chyba że aparat jest przystosowany do łączenia prądów roboczych.

FAQ

1. Czy wkładka NH000 pasuje do podstaw NH00?
Tak, wkładki w rozmiarze NH000 są węższą wersją rozmiaru NH00 i są w pełni kompatybilne z podstawami oraz rozłącznikami o rozmiarze 00.

2. Co oznacza charakterystyka gG?
Jest to charakterystyka ogólnego przeznaczenia (dawniej gL). Chroni ona zarówno przed skutkami zwarć, jak i przeciążeń, będąc najbardziej uniwersalnym typem zabezpieczenia w instalacjach niskiego napięcia.

3. Dlaczego podwójny wskaźnik jest ważny?
W tradycyjnych podstawach otwartych widać wskaźnik górny. W nowoczesnych rozłącznikach listwowych lub skrzynkowych, gdzie wkładka jest obudowana, tylko wskaźnik czołowy (środkowy) jest widoczny przez okienko inspekcyjne, co pozwala na sprawdzenie stanu bez otwierania aparatu.
