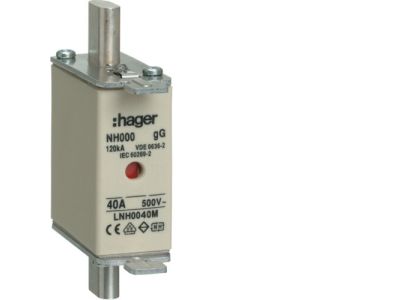

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany gG 40A 500VAC | LNH0040M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa marki HAGER, model LNH0040M, to wysokiej klasy element zabezpieczający przeznaczony do ochrony instalacji elektroenergetycznych przed skutkami przeciążeń oraz zwarć. Rozmiar NH000 (000) charakteryzuje się kompaktową budową, co pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach i aparatach modułowych. Prąd znamionowy o wartości 40A sprawia, że jest to idealne rozwiązanie dla obwodów o średnim obciążeniu, zapewniając stabilną pracę przy napięciu znamionowym 500V AC.

Kluczowym atutem tego modelu jest zastosowanie podwójnego wskaźnika zadziałania (wskaźnik górny oraz czołowy), co znacząco ułatwia identyfikację przepalonej wkładki w trudnych warunkach oświetleniowych lub przy gęstej zabudowie aparatury. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) gwarantuje skuteczną ochronę zarówno przewodów, jak i urządzeń odbiorczych. Nieizolowany uchwyt metalowy zapewnia solidne połączenie mechaniczne i elektryczne z podstawą bezpiecznikową.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze przemysłowym. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację VDE, co jest gwarancją najwyższej jakości wykonania oraz powtarzalności parametrów elektrycznych, kluczowych dla selektywności zabezpieczeń w rozbudowanych sieciach.

Zastosowanie

Wkładka NH000 gG 40A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowana do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i obiektowych.
• Ochrony silników elektrycznych (w układach z odpowiednio dobranym zabezpieczeniem przeciążeniowym).
• Zabezpieczania baterii kondensatorów oraz układów sterowania w automatyce przemysłowej.
• Stosowania w rozłącznikach bezpiecznikowych listwowych i skrzynkowych montowanych na szynach zbiorczych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej LNH0040M należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Montaż i wymiana powinny być przeprowadzane wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (chwytaka do bezpieczników NH), aby zminimalizować ryzyko porażenia prądem.
• Przed instalacją należy upewnić się, że gniazda w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadpaleń, co zapewnia optymalny styk i zapobiega przegrzewaniu się styków.
• Należy zweryfikować, czy prąd znamionowy 40A oraz charakterystyka gG są odpowiednie dla chronionego obwodu i zapewniają wymaganą selektywność z zabezpieczeniami poprzedzającymi.
• Wkładkę należy osadzić pewnie w szczękach podstawy, dbając o osiowe ustawienie noży względem zacisków.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia, chroniąca przed skutkami zwarć i przeciążeń w całym zakresie prądowym.
• Czy wkładka posiada izolowane zaczepy? Nie, model LNH0040M posiada uchwyty nieizolowane, co wymaga stosowania odpowiednich narzędzi ochronnych podczas wymiany pod napięciem.
• Do czego służy podwójny wskaźnik? Podwójny wskaźnik umożliwia wizualną weryfikację stanu bezpiecznika zarówno z przodu, jak i od góry wkładki, co jest kluczowe w ciasnych rozdzielnicach.
