Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany gG 25A 500VAC | LNH0025M Hager

Opis i Kluczowe Cechy

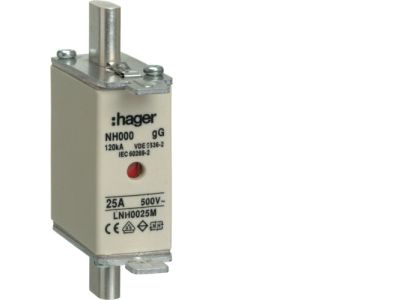

Wkładka bezpiecznikowa nożowa NH000 marki Hager, o numerze katalogowym LNH0025M, to wysokiej klasy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń oraz zwarć. Charakterystyka gG (ogólnego przeznaczenia) sprawia, że urządzenie jest niezwykle wszechstronne i idealnie nadaje się do ochrony kabli, przewodów oraz odbiorników energii. Prąd znamionowy wynoszący 25A pozwala na bezpieczną pracę w obwodach o średnim obciążeniu, zapewniając jednocześnie wysoką zdolność wyłączania przy napięciu znamionowym 500V AC.

• Podwójny wskaźnik zadziałania: Produkt wyposażony jest w innowacyjny system sygnalizacji, który umożliwia natychmiastową identyfikację przepalonego bezpiecznika zarówno z góry, jak i z przodu wkładki, co znacząco skraca czas przestoju serwisowego.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone galwanicznie z nożami stykowymi, co jest standardem w profesjonalnych rozdzielnicach przemysłowych wymagających solidnego połączenia mechanicznego.
• Niskie straty mocy: Precyzyjnie zaprojektowany element topikowy minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury modułowej zamontowanej w bezpośrednim sąsiedztwie.
• Kompaktowy rozmiar NH000: Zredukowane wymiary obudowy pozwalają na oszczędność miejsca w rozłącznikach bezpiecznikowych i podstawach, przy zachowaniu pełnych parametrów elektrycznych rozmiaru NH00.

Zgodność z Normami

Wkładka LNH0025M została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w najbardziej wymagających środowiskach przemysłowych. Produkt spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa sprzętu elektrycznego.

Zastosowanie

Dzięki charakterystyce pełnozakresowej gG, wkładka znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Zabezpieczanie głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrona obwodów rozdzielczych w budownictwie komercyjnym i przemysłowym.
• Zabezpieczenie instalacji oświetleniowych oraz gniazd wtykowych o dużym poborze mocy.
• Współpraca z rozłącznikami bezpiecznikowymi w szafach sterowniczych automatyki przemysłowej.

Wskazówki Montażowe

Podczas montażu wkładki NH000 należy przestrzegać kluczowych zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Użycie odpowiednich narzędzi: Ze względu na nieizolowane uchwyty, wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (tzw. chwytaka bezpiecznikowego) z rękawem ochronnym, aby uniknąć ryzyka porażenia prądem.
• Kontrola styków: Przed montażem należy upewnić się, że noże wkładki oraz szczęki w podstawie bezpiecznikowej są czyste i wolne od tlenków, co zapewni optymalny kontakt elektryczny i zapobiegnie przegrzewaniu się styku.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić, że prąd znamionowy 25A oraz napięcie 500V są odpowiednie dla chronionego obwodu.
• Montaż beznapięciowy: Zaleca się wykonywanie wszelkich prac przy wyłączonym napięciu, o ile konfiguracja sieci na to pozwala.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka ogólna, przeznaczona do ochrony kabli i przewodów przed skutkami zwarć i przeciążeń w całym zakresie prądowym.
• Czy wkładkę NH000 można zamontować w podstawie NH00? Tak, rozmiar NH000 jest wersją zwężoną rozmiaru NH00 i pasuje do standardowych podstaw oraz rozłączników przeznaczonych dla wielkości 00.
• Czy podwójny wskaźnik wymaga dodatkowego zasilania? Nie, wskaźnik działa mechanicznie – po przepaleniu się elementu topikowego, sprężyna zwalnia znacznik widoczny na obudowie.
