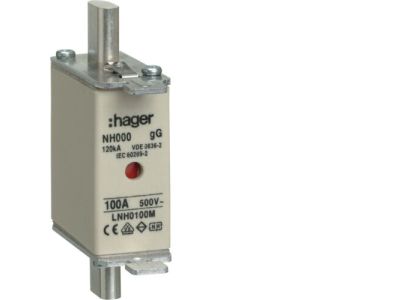

Wkładka bezpiecznikowa nożowa NH000 wskaźnik podwójny uchwyt nieizolowany gG 100A 500VAC | LNH0100M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH000 o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami przeciążeń oraz zwarć. Produkt marki HAGER, o numerze katalogowym LNH0100M, charakteryzuje się prądem znamionowym wynoszącym 100A oraz napięciem znamionowym 500V AC. Wykorzystanie nieizolowanych uchwytów pozwala na solidne osadzenie w podstawie bezpiecznikowej, co minimalizuje rezystancję styku i ogranicza straty mocy.

• Podwójny wskaźnik zadziałania: Innowacyjny system sygnalizacji pozwala na błyskawiczną identyfikację przepalonego bezpiecznika zarówno z góry, jak i z przodu wkładki, co znacząco skraca czas przestoju serwisowego.
• Charakterystyka gG: Pełnozakresowa ochrona przewodów i kabli, idealna do standardowych zastosowań przemysłowych i budowlanych.
• Wysoka zdolność zwarciowa: Urządzenie zostało zaprojektowane do bezpiecznego przerywania prądów zwarciowych o wysokich wartościach, chroniąc infrastrukturę przed zniszczeniem.
• Kompaktowy rozmiar NH000: Pozwala na oszczędność miejsca w rozdzielnicach przy zachowaniu wysokich parametrów prądowych.

Zgodność z Normami

Wkładka bezpiecznikowa HAGER LNH0100M została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Produkt spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla bezpieczników niskonapięciowych dużej mocy. Posiada również certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest niezawodność i precyzja działania. Idealnie sprawdza się w:

• Głównych rozdzielnicach budynkowych jako zabezpieczenie pionów zasilających.
• Przemysłowych układach sterowania i zasilania maszyn.
• Złączach kablowych i szafkach licznikowych.
• Ochronie transformatorów oraz silników (przy odpowiednim doborze prądu znamionowego).

Wskazówki Montażowe

Podczas montażu wkładki NH000 należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Do montażu i demontażu wkładki należy bezwzględnie używać atestowanego uchwytu izolacyjnego (tzw. chwytaka NH), aby zapewnić ochronę przed łukiem elektrycznym i porażeniem.
• Stan styków: Przed osadzeniem wkładki w podstawie należy upewnić się, że szczęki podstawy są czyste i nie wykazują śladów nadtopienia.
• Moment docisku: Należy zapewnić pewne osadzenie noży wkładki w zaciskach, aby uniknąć przegrzewania się punktów styku.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, o ile konstrukcja rozłącznika nie przewiduje inaczej.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka ogólna, przeznaczona do ochrony kabli i przewodów przed skutkami przeciążeń i zwarć w całym zakresie prądowym.
• Czy wkładka posiada izolowane zaczepy? Nie, model LNH0100M posiada uchwyty nieizolowane, co jest standardem w wielu aplikacjach przemysłowych wymagających bezpośredniego kontaktu metalicznego.
• Czy podwójny wskaźnik wymaga dodatkowego zasilania? Nie, wskaźnik zadziałania jest elementem mechanicznym, który aktywuje się automatycznie w momencie przepalenia elementu topikowego.
