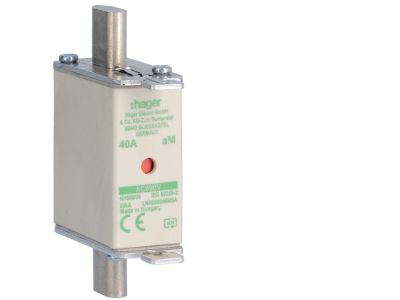

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany aM 40A 690VAC | LNH000040M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 oznaczona symbolem LNH000040M6A przeznaczona jest do ochrony zwarciowej w obwodach prądu przemiennego. Dzięki charakterystyce aM (opóźnionej) skutecznie zabezpiecza instalacje przed skutkami zwarć, jednocześnie tolerując krótkotrwałe przeciążenia typowe dla rozruchu silników. Wkładka wyposażona jest w podwójny wskaźnik zadziałania, co ułatwia szybką identyfikację przepalonego bezpiecznika. Uchwyt nieizolowany zapewnia wygodę wyjmowania, jednak wymaga zachowania szczególnej ostrożności – montaż i wymiana mogą być wykonywane wyłącznie przy odłączonym napięciu i przez wykwalifikowany personel.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc je przed skutkami zwarć.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka aM (zwarciowa z opóźnieniem): dedykowana do zabezpieczania obwodów silnikowych – przepuszcza prąd rozruchowy, a wyłącza dopiero przy trwałym zwarciu.
• Podwójny wskaźnik zadziałania: wyraźnie sygnalizuje, że bezpiecznik został przepalony, przyspieszając lokalizację uszkodzenia.
• Wielkość NH000: kompaktowa obudowa wkładki pozwala na zastosowanie w standardowych podstawach bezpiecznikowych dla rozmiaru NH000.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. Dla zapewnienia poprawnej i bezpiecznej pracy zaleca się dobór wkładki zgodnie z obowiązującymi przepisami oraz wytycznymi producenta instalacji.

Zastosowanie

Wkładka bezpiecznikowa NH000 aM 40 A 690 V AC znajduje zastosowanie przede wszystkim w układach zasilania silników indukcyjnych, gdzie charakterystyka aM współpracuje z przekaźnikami przeciążeniowymi. Może być stosowana również do ochrony linii kablowych, rozdzielnic przemysłowych oraz innych urządzeń wymagających selektywnego zabezpieczenia zwarciowego.

• Zabezpieczenie zwarciowe silników elektrycznych i ich układów sterowania.
• Ochrona obwodów odbiorników przemysłowych o dużych prądach rozruchowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wkładka bezpiecznikowa w podstawach NH000.
• Wymiana uszkodzonych wkładek w istniejących instalacjach – szybka identyfikacja dzięki podwójnemu wskaźnikowi.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować uchwyt nieizolowany z zachowaniem szczególnej ostrożności – przed dotknięciem części metalowych upewnić się, że obwód jest odłączony. Wkładkę umieszczać w podstawie bezpiecznikowej zgodnej z rozmiarem NH000. Przekrój przewodów oraz parametry obwodu muszą być dobrane do prądu znamionowego 40 A i napięcia 690 V AC. Po wymianie sprawdzić poprawność osadzenia i działanie wskaźnika zadziałania.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie sygnalizuje przepalenie bezpiecznika.
• Jaką charakterystykę bezpiecznikową reprezentuje oznaczenie aM? aM to charakterystyka opóźniona (zwarciowa) przeznaczona do ochrony obwodów silnikowych – bezpiecznik wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy), a wyłącza dopiero przy trwałym zwarciu.
• Czy uchwyt jest izolowany? Nie, wkładka posiada uchwyt nieizolowany. Należy go używać wyłącznie przy odłączonym napięciu i stosować odpowiednie środki ochrony osobistej.
