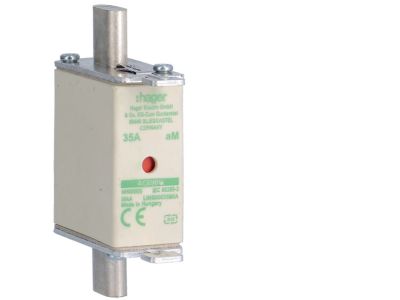

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt nieizolowany aM 35A 690VAC | LNH000035M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH000 o symbolu LNH000035M6A przeznaczona jest do zabezpieczania obwodów elektrycznych przed skutkami zwarć. Charakteryzuje się prądem znamionowym 35A i napięciem 690VAC, co zapewnia skuteczną ochronę w instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką lokalizację przepalonej wkładki oraz nieizolowany uchwyt do wyjmowania.

• Prąd znamionowy 35 A: gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu bez ryzyka przegrzania – idealny do zabezpieczania silników i rozdzielnic.
• Napięcie znamionowe 690 VAC: umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu, typowych dla zakładów przemysłowych.
• Charakterystyka aM: dedykowana do zabezpieczania obwodów silnikowych – dopuszcza chwilowe przeciążenia rozruchowe bez zbędnego wyłączania.
• Podwójny wskaźnik zadziałania: ułatwia szybką identyfikację przepalonej wkładki w rozdzielnicy, skracając czas przestoju instalacji.
• Rozmiar NH000: kompatybilność z podstawami i rozłącznikami bezpiecznikowymi tego standardu, upraszcza wymianę i modernizację układów.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada deklarację zgodności CE, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH000 w charakterystyce aM znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne zabezpieczenie zwarciowe obwodów silnikowych i dystrybucyjnych.

• Zabezpieczanie silników elektrycznych w maszynach przemysłowych i pompach.
• Ochrona obwodów sterowania i zasilania w rozdzielnicach głównych oraz podrozdzielniach.
• Stosowanie w podstawach bezpiecznikowych NH w instalacjach do 690VAC.
• Wymiana wkładek bezpiecznikowych w istniejących układach rozdzielczych i rozłącznikach bezpiecznikowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. rozłączniku bezpiecznikowym) zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobierać do prądu znamionowego (35A). Nieizolowany uchwyt wymaga szczególnej uwagi – po zamontowaniu wkładki nie dotykaj części metalowych pod napięciem.

FAQ

• Jak działa podwójny wskaźnik zadziałania w tej wkładce? Podwójny wskaźnik (mechaniczny lub optyczny) sygnalizuje przepalenie wkładki – pojawia się wyraźny sygnał (np. czerwony wskaźnik) widoczny z daleka, co ułatwia szybkie zlokalizowanie uszkodzonej wkładki w rozdzielnicy.
• Do czego służy charakterystyka aM? Charakterystyka aM (accompanying motor protection) jest przystosowana do zabezpieczania obwodów silnikowych. Dopuszcza krótkotrwałe przeciążenia wynikające z prądu rozruchowego silnika, jednocześnie szybko reaguje na zwarcia.
• Czy uchwyt w tej wkładce jest izolowany? Nie, uchwyt jest nieizolowany – wykonany z materiału przewodzącego. Dlatego przed wymianą wkładki należy bezwzględnie odłączyć napięcie i stosować odpowiednie środki ochrony osobistej.
