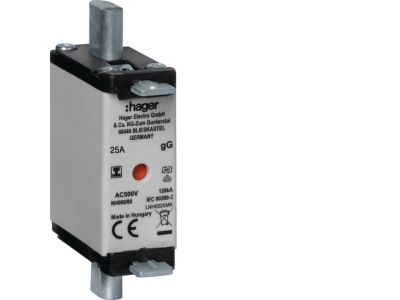

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt izolowany gG 25A 500VAC | LNH0025MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 oznaczona symbolem LNH0025MK to element zabezpieczający obwody elektryczne o prądzie znamionowym 25 A i napięciu znamionowym 500 VAC. Wykonana w charakterystyce gG (ogólnego zastosowania), przeznaczona do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Wyposażona w podwójny wskaźnik pozwalający szybko zidentyfikować przepaloną wkładkę oraz izolowany uchwyt ułatwiający bezpieczną wymianę. Szerokość modułu – zgodna z rozmiarem NH000.

• Prąd znamionowy 25 A: zabezpiecza obwody przed przeciążeniem i zwarciem, dobrany do typowych odbiorników i linii w instalacjach przemysłowych.
• Napięcie znamionowe 500 VAC: kompatybilność z sieciami niskiego napięcia, gwarantuje wytrzymałość izolacji w standardowych warunkach.
• Charakterystyka gG: zapewnia uniwersalną ochronę dla kabli, silników i urządzeń, łącząc czułość na przeciążenia z dużą zdolnością zwarciową.
• Podwójny wskaźnik przepalenia: umożliwia szybką kontrolę stanu wkładki bez demontażu, co skraca czas diagnostyki i przywracania zasilania.
• Izolowany uchwyt nożowy: podnosi bezpieczeństwo podczas wymiany wkładki pod napięciem (przy zachowaniu odpowiednich procedur), minimalizując ryzyko dotknięcia części metalowych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich obowiązujących dla wkładek bezpiecznikowych nożowych typu NH. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Konstrukcja i parametry elektryczne są zgodne z ogólnymi standardami DIN dla wielkości NH000, co gwarantuje współpracę z dedykowanymi podstawami bezpiecznikowymi.

Zastosowanie

Wkładka LNH0025MK znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych, a także w szafach sterowniczych, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników.

• Ochrona obwodów kablowych i przewodów przed przeciążeniami i zwarciami w instalacach budynków użyteczności publicznej oraz hal produkcyjnych.
• Zabezpieczenie silników elektrycznych małej i średniej mocy, pomp, wentylatorów i innych urządzeń o ciągłym poborze prądu.
• Stosowanie w rozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze w systemach TN i TT.
• Element zapasowy w zestawach bezpiecznikowych do szybkiej wymiany w przypadku przepalenia – idealny do magazynów części eksploatacyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej dla rozmiaru NH000 (na szynie TH35/DIN lub na płycie montażowej). Moment dokręcania śrub łączeniowych i zacisków podstawy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu znamionowego (25 A) i warunków pracy obwodu.

FAQ

• Jak działa podwójny wskaźnik przepalenia? Wskaźnik umieszczony na wkładce zmienia kolor lub wysuwa się po stopieniu się wkładki wewnętrznej (dla zabezpieczenia gG – wyzwalanie dwubiegunowe). Pozwala to błyskawicznie zidentyfikować, która faza uległa przepaleniu, bez konieczności demontażu i mierzenia ciągłości.
• Czy wkładkę można stosować w obwodach prądu stałego? Wkładka LNH0025MK przeznaczona jest wyłącznie do pracy w obwodach prądu przemiennego (AC) o napięciu do 500 V. W przypadku aplikacji DC należy stosować wkładki dedykowane do prądu stałego, o odpowiednich parametrach wyłączania.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie ma przypisanego stopnia IP. Dopiero po zamontowaniu w odpowiedniej podstawie bezpiecznikowej i obudowie rozdzielnicy uzyskuje się określony stopień ochrony (np. IP2X, IP4X w zależności od obudowy).
