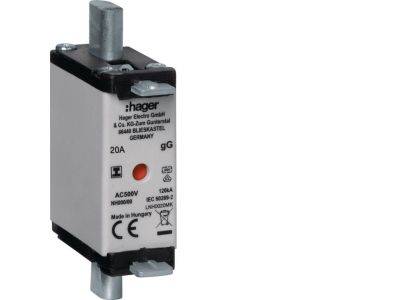

Wkładka bezpiecznikowa nożowa NH000 wskażnik podwójny uchwyt izolowany gG 20A 500VAC | LNH0020MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH000 LNH0020MK to element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciem. Zaprojektowana w charakterystyce gG (do ogólnego stosowania) oferuje prąd znamionowy 20 A przy napięciu 500 V AC, co pozwala na skuteczną ochronę przewodów i odbiorników w instalacjach przemysłowych i rozdzielnicach niskiego napięcia. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną wymianę.

• Charakterystyka gG 20 A: gwarantuje selektywną i niezawodną ochronę przewodów oraz urządzeń przed skutkami przeciążeń i zwarć, minimalizując ryzyko uszkodzeń.
• Napięcie znamionowe 500 V AC: umożliwia pracę w sieciach o podwyższonym napięciu, typowych dla instalacji przemysłowych i rozdzielnic głównych.
• Podwójny wskaźnik zadziałania: zapewnia wygodną i szybką identyfikację przepalonej wkładki, skracając czas przestoju w diagnostyce.
• Izolowany uchwyt: zwiększa bezpieczeństwo podczas wymiany wkładki – redukuje ryzyko przypadkowego dotknięcia elementów pod napięciem.
• Wielkość NH000: kompaktowa konstrukcja dostosowana do standardowych podstaw NH, co ułatwia montaż w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa LNH0020MK spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Została zaprojektowana zgodnie z powszechnie uznawanymi standardami dla bezpieczników nożowych, zapewniając niezawodność i kompatybilność w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH000 gG znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przewodów i odbiorników. Sprawdza się w rozdzielnicach głównych, podrozdzielniach oraz tablicach sterowniczych w obiektach przemysłowych, komercyjnych i użyteczności publicznej.

• Ochrona obwodów oświetleniowych, gniazd wtykowych i instalacji siłowych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających rozdzielnice i szafy sterownicze w przemyśle.
• Stosowanie w układach automatyki i maszynach, gdzie wymagana jest selektywność zabezpieczeń.
• Ochrona ciągów komunikacyjnych (np. taśmociągów) i pomp w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych powinien być przeprowadzany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w dedykowanej podstawie NH (np. NH000) na szynie TH35 lub płycie montażowej. Przed instalacją sprawdź zgodność prądu znamionowego i charakterystyki z wymaganiami obwodu. Podczas wymiany używaj izolowanego uchwytu – nie dotykaj metalowych części wkładki. Moment dokręcania połączeń śrubowych w podstawie stosuj zgodnie z dokumentacją producenta podstawy.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie sygnalizuje przepalenie wkładki. Umożliwia to szybkie zlokalizowanie uszkodzonego elementu bez konieczności wyjmowania każdej wkładki.
• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Jest to charakterystyka gG (ogólnego przeznaczenia). Zapewnia ochronę przed przeciążeniem i zwarciem w obwodach o niskiej do umiarkowanej wartości prądu zwarciowego, typowo stosowana do zabezpieczania przewodów i odbiorników o charakterze rezystancyjnym i silnikowym.
• Czy wkładkę można stosować w obwodach prądu stałego? Producent deklaruje napięcie 500 V AC. Brak informacji o dopuszczeniu do pracy w obwodach DC – przed zastosowaniem na prądzie stałym należy skonsultować się z dokumentacją techniczną lub producentem.
