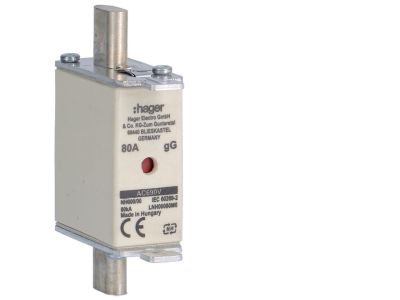

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany gG 80A 690VAC | LNH00080M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 LNH00080M6 to element zabezpieczający o charakterystyce gG, zaprojektowany do ochrony obwodów przed zwarciami i przeciążeniami. Prąd znamionowy 80 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, a napięcie 690 V AC czyni go odpowiednim do zastosowań w sieciach przemysłowych. Wyposażono go w podwójny, kombinowany wskaźnik zadziałania – widoczny zarówno od góry, jak i w okienku kontrolnym rozłącznika – co ułatwia szybką kontrolę stanu bezpiecznika. Uchwyt nieizolowany umożliwia wygodną obsługę w rozłącznikach bezpiecznikowych.

• Prąd znamionowy 80 A (charakterystyka gG): zapewnia skuteczną ochronę przewodów i urządzeń przed przeciążeniami i zwarciami, bez ryzyka nieuzasadnionego wyłączenia w normalnych warunkach pracy.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w obwodach trójfazowych o podwyższonym napięciu, typowych dla energetyki zawodowej i przemysłu.
• Podwójny wskaźnik zadziałania: kombinowany wskaźnik widoczny z góry (do podstaw bez osłon) oraz na płycie czołowej (widoczny w okienkach kontrolnych rozłączników) – umożliwia szybką identyfikację przepalonej wkładki bez demontażu.
• Uchwyt nieizolowany: ułatwia bezpieczne wyjmowanie i wkładanie wkładki w rozłącznikach bezpiecznikowych, przy zachowaniu wymaganej ostrożności (wyłączenie napięcia).
• Rozmiar NH00: kompaktowa budowa umożliwia montaż w standardowych podstawach bezpiecznikowych i rozłącznikach dla wkładek NH00.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (seria IEC/EN 60269) oraz posiada certyfikację CE. Stosowanie wkładki zgodnie z przeznaczeniem zapewnia niezawodne i bezpieczne zabezpieczenie instalacji elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa LNH00080M6 znajduje zastosowanie w energetyce zawodowej, przemyśle oraz rozdzielnicach przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie zwarciowe i przeciążeniowe.

• Zabezpieczenie obwodów odpływowych w rozdzielnicach głównych i podrozdzielniach.
• Ochrona wyprowadzeń kablowych oraz szyn zbiorczych przed skutkami zwarć.
• Zabezpieczenie odbiorników przemysłowych, silników, transformatorów i urządzeń technologicznych.
• Stosowanie w rozłącznikach bezpiecznikowych z okienkami kontrolnymi, gdzie wskaźnik podwójny zapewnia widoczność stanu bezpiecznika.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odłączeniu obwodu od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku przystosowanym do rozmiaru NH00. Przed montażem sprawdzić zgodność prądu znamionowego i napięcia z parametrami obwodu. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami (m.in. PN-IEC 60364). Moment dokręcania styków w podstawie – zgodnie z dokumentacją producenta podstawy.

FAQ

• Jak sprawdzić, czy wkładka bezpiecznikowa przepaliła się? Dzięki podwójnemu wskaźnikowi zadziałania stan bezpiecznika można odczytać bez wyjmowania go z podstawy. Wskaźnik górny jest widoczny, gdy wkładka nie jest osłonięta; w rozłącznikach z okienkiem kontrolnym wskaźnik na płycie czołowej pokazuje kolor zadziałania (zwykle czerwony lub biały). Przed sprawdzeniem należy bezwzględnie odłączyć napięcie.
• Jakie napięcie i prąd wytrzymuje ta wkładka? Wkładka jest przeznaczona do pracy przy napięciu znamionowym 690 V AC i prądzie znamionowym 80 A. Nie należy stosować jej w obwodach przekraczających te wartości, chyba że producent dopuszcza derywację – w razie wątpliwości sprawdź dokumentację techniczną.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Zgodnie z danymi wejściowymi wkładka jest katalogowana wyłącznie na napięcie przemienne 690 V AC. Stosowanie w obwodach prądu stałego wymaga potwierdzenia przez producenta – brak takich danych w karcie katalogowej, dlatego nie zalecamy takiego użycia. W przypadku obwodów DC należy dobrać wkładkę dedykowaną do tych warunków.
