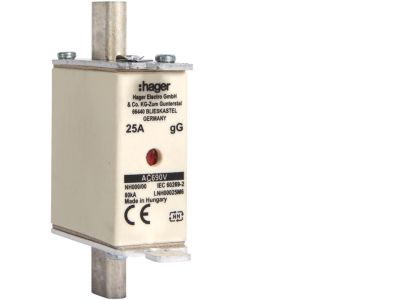

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany gG 25A 690VAC | LNH00025M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa rozmiaru NH00, oznaczona symbolem LNH00025M6, przeznaczona jest do ochrony przewodów i odbiorników przed przeciążeniem i zwarciem. Posiada prąd znamionowy 25 A oraz napięcie znamionowe 690 V AC, co zapewnia bezpieczną pracę w typowych obwodach przemysłowych i komercyjnych. Charakterystyka gG (ogólnego przeznaczenia) gwarantuje selektywną koordynację z innymi zabezpieczeniami. Wyposażona w podwójny wskaźnik zadziałania ułatwiający identyfikację przepalonej wkładki. Uchwyt nieizolowany umożliwia szybką wymianę, jednak wymaga zachowania ostrożności podczas pracy pod napięciem (zawsze odłączać napięcie przed wymianą).

• Prąd znamionowy 25 A: Zabezpiecza obwody o maksymalnym obciążeniu 25 A przed skutkami przeciążeń i zwarć, minimalizując ryzyko uszkodzenia izolacji przewodów.
• Napięcie znamionowe 690 V AC: Zapewnia wysoką rezerwę napięciową, odpowiednią do instalacji trójfazowych i przemysłowych sieci niskiego napięcia.
• Charakterystyka gG (ogólnego przeznaczenia): Gwarantuje selektywną ochronę przewodów i odbiorników – wkładka wyłącza się dopiero przy prądach wyraźnie przekraczających wartość znamionową, co minimalizuje niepotrzebne wyłączenia.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie i jednoznaczne stwierdzenie przepalenia wkładki bez konieczności demontażu – skraca czas diagnostyki i przestojów.
• Rozmiar NH00: Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i pasuje do standardowych podstaw bezpiecznikowych NH00 montowanych na szynie DIN.

Zgodność z Normami

Wkładka bezpiecznikowa LNH00025M6 została zaprojektowana zgodnie z wymogami odpowiednich norm europejskich dla wkładek bezpiecznikowych nożowych. Posiada certyfikat CE i jest przeznaczona do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą niskonapięciową. Producent deklaruje zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wkładka NH00 gG 25A znajduje zastosowanie jako element zabezpieczający w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych, zapewniając ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć.

• Ochrona obwodów zasilających w tablicach rozdzielczych budynków przemysłowych i komercyjnych.
• Zabezpieczanie obwodów silnikowych, grzewczych oraz oświetleniowych w instalacjach trójfazowych 690 V AC.
• Stosowanie jako wkładka zapasowa w podstawach bezpiecznikowych NH00 w systemach selektywnej ochrony.
• Zabezpieczanie odbiorników o charakterze mieszanym (rezystancyjno-indukcyjnym) w obwodach o napięciu 230/400 V i 690 V AC.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH00 zamontowanej na szynie DIN TH35, zgodnie z dokumentacją producenta podstawy. Przed montażem sprawdzić, czy wkładka nie jest uszkodzona i czy wskaźnik nie sygnalizuje przepalenia. Moment dokręcania śrub mocujących oraz przekrój przewodów doprowadzających należy dobrać według instrukcji producenta podstawy. Nigdy nie wymieniać wkładki pod napięciem – ryzyko porażenia prądem oraz powstania łuku elektrycznego.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie zmienia położenie po przepaleniu wkładki, co umożliwia szybką diagnostykę bez konieczności wyjmowania jej z podstawy.
• Jaki stopień ochrony ma ta wkładka? Sama wkładka bezpiecznikowa nie ma przypisanego stopnia IP – ochrona przed pyłem i wilgocią zależy od zastosowanej podstawy bezpiecznikowej. Należy dobrać podstawę o odpowiednim IP do warunków środowiskowych (np. IP54 w miejscach narażonych na wilgoć).
• Czy wkładkę można stosować w obwodach prądu stałego? Nie – wkładka jest przeznaczona wyłącznie do pracy w obwodach prądu przemiennego (AC) o napięciu do 690 V. W obwodach DC należy zastosować wkładki dedykowane do prądu stałego, ze względu na inną charakterystykę gaszenia łuku.
