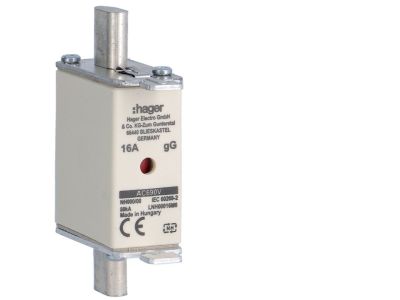

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany gG 16A 690VAC | LNH00016M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 firmy (producent) o symbolu LNH00016M6 to element zabezpieczający w typie gG (ogólnego zastosowania), przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 16 A niezawodnie zabezpiecza obwody o średnim obciążeniu, a napięcie pracy 690 V AC umożliwia stosowanie w instalacjach przemysłowych oraz sieciach trójfazowych. Wkładka wyposażona jest w podwójny wskaźnik przepalenia, co ułatwia szybką identyfikację uszkodzonego elementu bez konieczności demontażu. Uchwyt nieizolowany pozwala na bezpieczne operowanie przy użyciu odpowiednich narzędzi izolowanych.

• Prąd znamionowy 16 A: Zabezpieczenie obwodów o obciążeniu do 16 A – bezpieczna praca bez ryzyka przegrzania styków czy przewodów.
• Napięcie znamionowe 690 V AC: Możliwość zastosowania w sieciach trójfazowych i instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka gG: Uniwersalna ochrona przewodów i urządzeń przed przeciążeniem i zwarciem – zgodna z typowymi wymaganiami dla obwodów rozdzielczych i odbiorczych.
• Podwójny wskaźnik przepalenia: Szybka identyfikacja przepalonej wkładki bez użycia miernika – oszczędność czasu podczas serwisu.
• Wielkość NH00: Kompaktowy wymiar wkładki, odpowiedni do podstaw bezpiecznikowych NH00, montowanych w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników nożowych (seria IEC/EN 60269). Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładkę bezpiecznikową LNH00016M6 stosuje się w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Dzięki charakterystyce gG sprawdza się zarówno w instalacjach oświetleniowych, jak i silnikowych.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających sterowniki PLC, przekaźniki i styczniki w szafach sterowniczych.
• Zabezpieczanie odbiorników przemysłowych – silników, nagrzewnic, zasilaczy – w instalacjach trójfazowych do 690 V.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przedlicznikowe i odbiorcze.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę umieszczać w odpowiedniej podstawie bezpiecznikowej (np. na szynie TH35), zgodnie z dokumentacją producenta. Momenty dokręcania oraz przekrój przewodów dobrać do prądu znamionowego 16 A. Podczas obsługi uchwytu nieizolowanego używać wyłącznie izolowanych narzędzi.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik, który zmienia widoczny stan po przepaleniu się wkładki, ułatwiając szybką identyfikację uszkodzonego elementu.
• Jaki jest maksymalny prąd i napięcie wkładki? Prąd znamionowy wynosi 16 A, a napięcie pracy 690 V AC. Nie należy przekraczać tych wartości.
• Czy mogę wymieniać wkładkę pod napięciem? Nie. Przed każdą wymianą wkładki bezpiecznikowej należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Prace mogą wykonywać osoby z uprawnieniami SEP.
