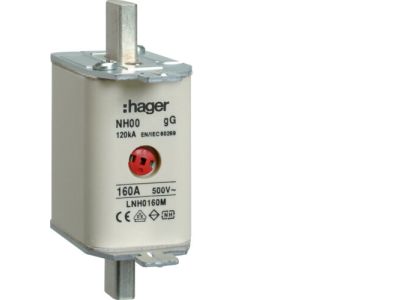

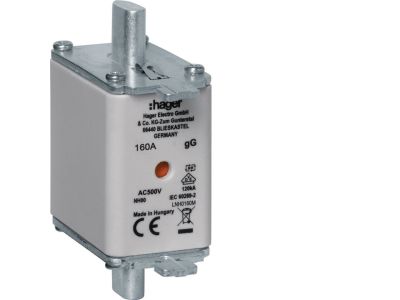

Wkładka bezpiecznikowa nożowa NH00 wskaźnik podwójny uchwyt nieizolowany gG 160A 500VAC | LNH0160M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH00 o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający w nowoczesnych instalacjach elektroenergetycznych. Produkt marki HAGER, o numerze katalogowym LNH0160M, został zaprojektowany z myślą o pracy przy prądzie znamionowym wynoszącym 160 A oraz napięciu znamionowym 500 V AC. Wykorzystanie podwójnego wskaźnika zadziałania (kombinowanego) pozwala na błyskawiczną identyfikację przepalonego bezpiecznika zarówno z góry, jak i z przodu wkładki, co znacząco skraca czas przestojów serwisowych. Nieizolowane uchwyty metalowe zapewniają solidną konstrukcję mechaniczną, a precyzyjnie wykonane noże stykowe gwarantują minimalne straty mocy i stabilne połączenie elektryczne w gniazdach bezpiecznikowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, co jest niezbędne w profesjonalnych zastosowaniach przemysłowych. Wkładka została wykonana zgodnie z normą IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i wymiarowe dla niskonapięciowych bezpieczników topikowych. Dzięki pełnej zgodności z systemem wymiarowym NH (Niederspannungs-Hochleistungs-Sicherung), wkładka jest w pełni kompatybilna ze standardowymi podstawami bezpiecznikowymi i rozłącznikami listwowymi dostępnymi na rynku europejskim.

Zastosowanie

Wkładka bezpiecznikowa NH00 160A gG znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Zabezpieczanie linii zasilających i kabli rozdzielczych w rozdzielnicach głównych.
• Ochrona urządzeń elektroenergetycznych przed skutkami zwarć i przeciążeń.
• Zastosowanie w przemyśle ciężkim oraz budownictwie komercyjnym jako element selektywnej ochrony instalacji.
• Montaż w rozłącznikach bezpiecznikowych skrzynkowych oraz listwowych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej LNH0160M należy przestrzegać następujących zasad:

• Montaż i demontaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH, aby zapewnić bezpieczeństwo operatora.
• Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe jest czyste, a styki nie wykazują oznak utlenienia lub wypalenia.
• Należy zweryfikować, czy prąd znamionowy 160 A oraz charakterystyka gG są odpowiednie dla chronionego obwodu i przekroju zastosowanych przewodów.
• Wkładkę należy osadzić pewnie w szczękach podstawy, aby zminimalizować rezystancję styku, co zapobiega nadmiernemu nagrzewaniu się elementu.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to standard dla ochrony kabli i przewodów.
• Czy wkładka posiada izolowane zaczepy? Nie, model LNH0160M posiada nieizolowane uchwyty metalowe, co jest standardem w wielu aplikacjach przemysłowych wymagających wysokiej wytrzymałości mechanicznej.
• Jak działa podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa mechaniczne indykatory – jeden na górnej pokrywie i jeden na przedniej ściance. Jeśli topik ulegnie przepaleniu, oba wskaźniki zmieniają swoją pozycję lub kolor, ułatwiając diagnostykę w ciasnych rozdzielnicach.
