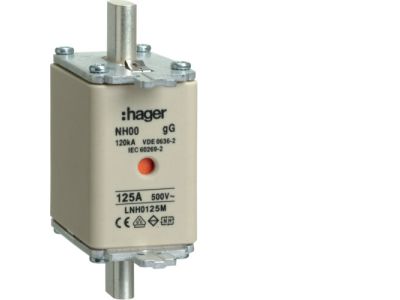

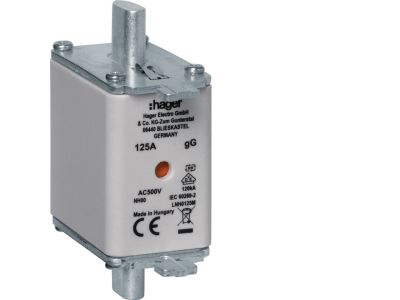

Wkładka bezpiecznikowa nożowa NH00 wskaźnik podwójny uchwyt nieizolowany gG 125A 500VAC | LNH0125M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 marki Hager, o numerze katalogowym LNH0125M, to wysokiej klasy element zabezpieczający przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 125A predysponuje ten komponent do pracy w obwodach o dużym obciążeniu, gdzie wymagana jest niezawodność i precyzja działania. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) sprawia, że wkładka idealnie nadaje się do zabezpieczania kabli, przewodów oraz urządzeń ogólnego przeznaczenia w systemach prądu przemiennego o napięciu znamionowym 500V AC.

• Podwójny wskaźnik zadziałania: Produkt wyposażony jest w innowacyjny system sygnalizacji, który pozwala na błyskawiczną identyfikację przepalonego bezpiecznika zarówno z góry, jak i z przodu obudowy, co znacząco skraca czas przestoju serwisowego.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone elektrycznie z nożami stykowymi, co jest standardowym rozwiązaniem w przemysłowych rozdzielnicach mocy.
• Wysoka zdolność zwarciowa: Konstrukcja wkładki gwarantuje bezpieczne przerwanie prądów zwarciowych, chroniąc infrastrukturę przed termicznymi i dynamicznymi skutkami awarii.
• Niskie straty mocy: Optymalizacja rezystancji wewnętrznej ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury sąsiadującej w rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa Hager LNH0125M została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi. Spełnia wymagania normy PN-EN 60269 oraz IEC 60269, co definiuje standardy dla bezpieczników niskonapięciowych. Posiadanie certyfikacji CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz gwarantuje, że produkt przeszedł rygorystyczne testy bezpieczeństwa i jakości.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest kluczowym elementem w:

• Głównych rozdzielnicach niskiego napięcia (RGNN).
• Złączach kablowych i szafach licznikowych.
• Zabezpieczeniach linii zasilających maszyny i urządzenia produkcyjne.
• Bateriach kondensatorów oraz układach sterowania o dużym poborze mocy.

Wskazówki Montażowe

Montaż wkładki NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w odpowiednich podstawach bezpiecznikowych wielkości 00 lub rozłącznikach bezpiecznikowych listwowych i skrzynkowych. Do montażu i demontażu bezwzględnie należy używać atestowanego uchwytu izolacyjnego (manewrowego), potocznie nazywanego chwytakiem NH, aby zapewnić bezpieczeństwo operatorowi. Przed instalacją należy upewnić się, że noże stykowe są czyste i nie posiadają śladów utlenienia, co gwarantuje minimalną rezystancję styku.

FAQ

• Co oznacza skrót NH00? NH to skrót od niemieckiego 'Niederspannungs-Hochleistungs-Sicherung' (bezpiecznik niskonapięciowy o wysokiej zdolności przerywania), a 00 określa fizyczny rozmiar wkładki, który musi być zgodny z rozmiarem podstawy.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Parametry znamionowe podane przez producenta dotyczą napięcia 500V AC. W przypadku chęci zastosowania w obwodach DC, należy zweryfikować dopuszczalne napięcie pracy stałoprądowej w dokumentacji technicznej producenta.
• Jaka jest różnica między wskaźnikiem pojedynczym a podwójnym? Podwójny wskaźnik (kombi) pozwala na odczyt stanu wkładki nawet w gęsto zabudowanych rozdzielnicach, gdzie widoczność czoła bezpiecznika może być ograniczona.
