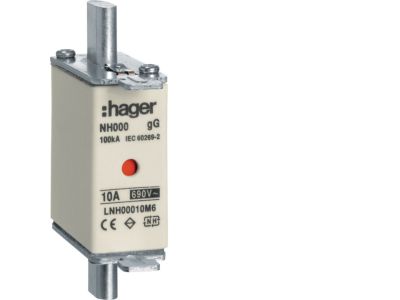

Wkładka bezpiecznikowa nożowa NH00 wskażnik podwójny uchwyt nieizolowany gG 10A 690VAC | LNH00010M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 symbol LNH00010M6 to wysokiej jakości element zabezpieczający o charakterystyce gG, przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Bezpiecznik oferuje prąd znamionowy 10 A przy napięciu do 690 V AC, co umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania i uszkodzenia instalacji. Wyposażony w podwójny wskaźnik zadziałania, który jednoznacznie sygnalizuje przepalenie wkładki, co ułatwia diagnostykę i serwis. Uchwyt nieizolowany pozwala na łatwe wyjmowanie i wymianę wkładki przy użyciu odpowiednich narzędzi.

• Prąd znamionowy 10 A: Zapewnia precyzyjną ochronę przed przeciążeniami w obwodach o niskim i średnim obciążeniu, minimalizując ryzyko uszkodzenia kabli i odbiorników.
• Napięcie znamionowe 690 V AC: Gwarantuje bezpieczne odłączanie w układach o podwyższonym napięciu, typowo stosowanych w rozdzielnicach przemysłowych.
• Charakterystyka gG (ogólnego zastosowania): Zapewnia skuteczną ochronę zarówno przed przeciążeniami, jak i zwarciami, dopasowaną do większości obwodów końcowych.
• Podwójny wskaźnik zadziałania: Umożliwia szybką wizualną kontrolę stanu bezpiecznika bez konieczności demontażu – oszczędza czas podczas przeglądów.
• Nieizolowany uchwyt: Ułatwia wyjmowanie wkładki z podstawy NH00 przy użyciu specjalnych szczypiec do bezpieczników, pod warunkiem zachowania środków ostrożności.

Zgodność z Normami

Wkładka bezpiecznikowa LNH00010M6 została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm europejskich oraz standardami DIN dla wkładek bezpiecznikowych nożowych. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Bezpiecznik LNH00010M6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed skutkami zwarć i przeciążeń. Idealny do stosowania w rozdzielnicach przemysłowych i budynkowych.

• Ochrona linii zasilających w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczenie obwodów odbiorników takich jak silniki, grzejniki, oświetlenie.
• Stosowanie w podstawach bezpiecznikowych NH00 jako element wymienny w istniejących instalacjach.
• Diagnostyka i szybka lokalizacja przepalonego bezpiecznika dzięki podwójnemu wskaźnikowi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 montowanej na szynie TH35 lub płycie montażowej. Przed wymianą upewnij się, że nowa wkładka ma zgodny prąd znamionowy. Używaj odpowiednich narzędzi izolowanych do wyjmowania z nieizolowanym uchwytem. Przekrój przewodów w obwodzie powinien być dobrany do prądu znamionowego bezpiecznika.

FAQ

• Czy wskaźnik zadziałania jest widoczny po zamontowaniu w podstawie? Tak, podwójny wskaźnik jest umieszczony w korpusie wkładki i widoczny z zewnątrz, co umożliwia szybki przegląd bez konieczności wyjmowania bezpiecznika.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa NH00 jest przystosowana do montażu w obudowach rozdzielnic – jej stopień ochrony zależy od zastosowanej podstawy i obudowy. Sam produkt nie posiada deklarowanego IP.
• Czy uchwyt jest izolowany? Uchwyt jest nieizolowany (metalowy), dlatego podczas wymiany należy bezwzględnie odłączyć napięcie i używać narzędzi izolowanych.
