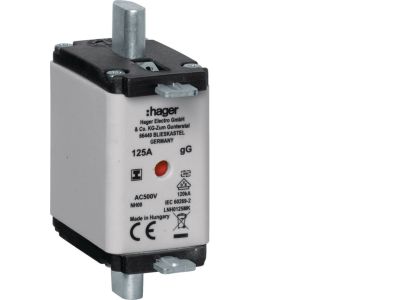

Wkładka bezpiecznikowa nożowa NH00 wskaźnik podwójny uchwyt izolowany gG 125A 500VAC | LNH0125MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH00 typu gG o prądzie znamionowym 125A i napięciu 500VAC (symbol LNH0125MK) przeznaczona jest do zabezpieczania przewodów i urządzeń przed przeciążeniem i zwarciem. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt, co ułatwia bezpieczną wymianę bez dotykania części metalowych. Standardowa szerokość wkładki NH00 umożliwia montaż w podstawach nożowych zgodnych z tym rozmiarem.

• Prąd znamionowy 125 A: zapewnia pewne zabezpieczenie w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 500 V AC: gwarantuje bezpieczną pracę w typowych instalacjach niskiego napięcia prądu przemiennego.
• Charakterystyka gG: uniwersalna charakterystyka zwarciowa i przeciążeniowa – idealna do ochrony kabli, przewodów oraz odbiorników ogólnego przeznaczenia.
• Podwójny wskaźnik zadziałania: wizualne potwierdzenie przepalenia wkładki z dwóch stron, co ułatwia szybką diagnostykę bez demontażu.
• Izolowany uchwyt: umożliwia bezpieczną manipulację wkładką pod napięciem (przy zachowaniu zasad BHP), chroniąc operatora przed przypadkowym dotykiem części metalowych.

Zgodność z Normami

Wkładka bezpiecznikowa LNH0125MK spełnia wymagania europejskich norm dla wkładek bezpiecznikowych nożowych (seria IEC 60269) oraz posiada certyfikację CE. Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami jakości i bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH00 gG znajduje zastosowanie w rozdzielnicach głównych, tablicach bezpiecznikowych oraz szafach sterowniczych, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników.

• Zabezpieczanie obwodów zasilających w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona linii kablowych przed przeciążeniem i zwarciem w instalacjach do 500 V AC.
• Stosowanie w układach dystrybucji energii jako element wymienny w podstawach NH00.
• Uniwersalne zastosowanie w automatyce budynkowej i przemyśle – wszędzie tam, gdzie wymagana jest bezpieczna i szybka wymiana wkładki.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie nożowej NH00, zwracając uwagę na prawidłowe osadzenie i dociśnięcie uchwytu. Zaleca się stosowanie narzędzi izolowanych. Przekrój przewodów oraz moment dokręcania połączeń powinny być zgodne z dokumentacją techniczną producenta podstawy.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik zadziałania (widoczny z obu stron), który sygnalizuje przepalenie wkładki zmianą koloru lub wysunięciem elementu wskaźnikowego.
• Jaka jest charakterystyka czasowo-prądowa wkładki? Charakterystyka gG (ogólnego przeznaczenia) – przeznaczona do zabezpieczania kabli, przewodów oraz odbiorników o normalnym przebiegu prądu rozruchowego.
• Czy wkładkę można montować w podstawie innego producenta? Wkładka NH00 o symbolu LNH0125MK jest zgodna z wymiarami standardowych podstaw nożowych rozmiaru NH00, jednak przed montażem należy sprawdzić kompatybilność mechaniczną i elektryczną z konkretną podstawą zgodnie z jej dokumentacją.
