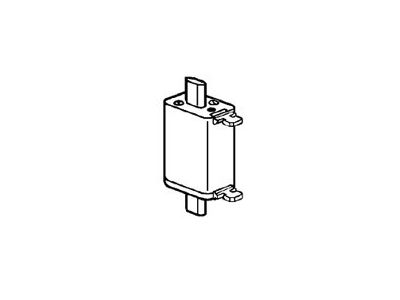

Wkładka bezpiecznikowa nożowa 1/GG, 200A ze wskaźnikiem | 017360 Legrand

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa z wbudowanym wskaźnikiem zadziałania o prądzie znamionowym 200 A i charakterystyce GG (symbol katalogowy 017360) to niezawodne zabezpieczenie przeciążeniowe i zwarciowe dla instalacji o dużym obciążeniu. Dzięki wielkości 1 (standard DIN) komponuje się z popularnymi podstawami bezpiecznikowymi, zapewniając łatwy montaż i wymianę. Wskaźnik pozwala natychmiast zlokalizować przepaloną wkładkę bez konieczności pomiarów.

• Prąd znamionowy 200 A: Zabezpiecza obwody o wysokim poborze mocy, gwarantując bezpieczną pracę instalacji przemysłowych i rozdzielnic bez ryzyka przegrzania.
• Wbudowany wskaźnik zadziałania: Po przepaleniu wkładki zmienia widoczny stan (np. wysuwa czerwony element), co umożliwia szybką identyfikację uszkodzonego bezpiecznika bez użycia miernika.
• Charakterystyka GG (gGw): Zapewnia ochronę przeciążeniową i zwarciową dla odbiorników ogólnego przeznaczenia – idealna do silników, transformatorów, linii kablowych.
• Wielkość 1 (nożowa): Pasuje do standardowych podstaw bezpiecznikowych (np. LH1) montowanych na szynie TH35 lub płycie montażowej, co ułatwia wymianę i modernizację rozdzielnic.
• Konstrukcja wkładki nożowej: Wytrzymała obudowa ceramiczna i styki nożowe zapewniają pewne połączenie elektryczne oraz odporność na obciążenia termiczne i dynamiczne podczas zwarć.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa 200 A GG (017360) jest zgodna z europejskimi normami dla bezpieczników niskiego napięcia oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze zabezpieczającej w instalacjach przemysłowych i komercyjnych. (Szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Wkładka dedykowana jest do zabezpieczania obwodów o dużym prądzie roboczym, szczególnie w instalacjach wymagających szybkiej identyfikacji przepalonego bezpiecznika. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie głównych rozdzielnic i tablic licznikowych w obiektach przemysłowych i komercyjnych.
• Ochrona linii kablowych zasilających silniki, wentylatory, pompy oraz inne odbiorniki o charakterystyce rozruchowej.
• Zabezpieczenie przeciwzwarciowe w systemach zasilania awaryjnego i rozdzielnicach podrzędnych.
• Stosowana w ciągach technologicznych, gdzie wymagana jest niezawodna i szybka wymiana przepalonego bezpiecznika (wskaźnik ułatwia lokalizację).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej nożowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy zamontować w odpowiedniej podstawie bezpiecznikowej (wielkość 1) przeznaczonej do montażu na szynie TH35 lub płycie montażowej. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową 200 A. Moment dokręcania śrub w podstawie – według dokumentacji producenta. Po wymianie wkładki upewnij się, że wskaźnik znajduje się w stanie początkowym (niewyzwolony).

FAQ

• Jak działa wskaźnik zadziałania we wkładce? Wbudowany wskaźnik zmienia swój widoczny stan (np. wysuwa czerwony trzpień lub zmienia kolor) po przepaleniu wkładki. Dzięki temu od razu widać, który bezpiecznik uległ zadziałaniu, bez konieczności demontażu czy użycia miernika.
• Co oznacza charakterystyka GG? Charakterystyka GG (wg norm DIN/VDE) to bezpiecznik ogólnego przeznaczenia (gL/gG), który zapewnia zarówno ochronę przeciążeniową, jak i zwarciową. Jest odpowiedni do zabezpieczania kabli, silników i innych odbiorników o normalnym charakterze pracy.
• Czy wkładka nożowa 200 A może być stosowana zamiast wkładek mniejszego prądu? Nie – prąd znamionowy wkładki musi być dobrany do zabezpieczanego obwodu. Wkładka 200 A nie zabezpieczy obwodu o niższym prądzie znamionowym, a jej zastosowanie tam, gdzie wymagany jest mniejszy bezpiecznik, może prowadzić do braku ochrony. Zawsze dobieraj wkładkę zgodnie z projektem instalacji.
