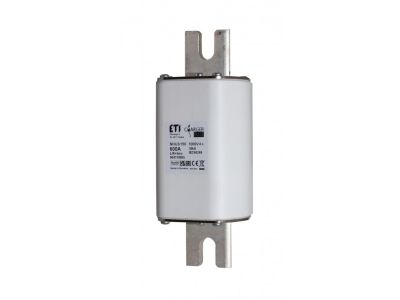

Wkładka bezpiecznikowa NHU3L/150 350A gPV 1000V DC Ładowarki samochodowe EV, Zaciski śrubowe U | 004110801 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU3L/150 o prądzie znamionowym 350A i napięciu 1000V DC to specjalistyczny element zabezpieczający instalacje ładowarek samochodowych dla pojazdów elektrycznych (EV). Wyposażona w zaciski śrubowe typu U zapewnia pewny i trwały kontakt elektryczny. Przeznaczona do montażu w układach DC o wysokim napięciu, gwarantuje skuteczną ochronę przed przeciążeniem i zwarciem.

• Prąd znamionowy 350A: Zapewnia odpowiednią obciążalność dla ładowarek samochodowych EV o dużym poborze mocy, minimalizując ryzyko uszkodzenia instalacji.
• Napięcie 1000V DC: Kompatybilna z systemami wysokonapięciowymi stosowanymi w ładowarkach samochodowych, zapewniając stabilną pracę w środowiskach przemysłowych i komercyjnych.
• Zaciski śrubowe U: Umożliwiają szybki i pewny montaż przewodów, eliminując ryzyko luzowania się połączeń pod wpływem wibracji.
• Typ gPV: Przeznaczona do ochrony układów prądu stałego (DC) w instalacjach fotowoltaicznych i ładowarek EV, zgodnie z normami bezpieczeństwa.
• Wysoka wytrzymałość elektryczna: Przeznaczona do pracy w środowiskach o podwyższonych wymaganiach dotyczących niezawodności i bezpieczeństwa przeciwpożarowego.

Zgodność z Normami

Wkładka bezpiecznikowa NHU3L/150 spełnia wymagania norm europejskich dotyczących bezpieczeństwa układów DC, w tym normy PN-EN 60269-6 oraz dyrektyw Unii Europejskiej w zakresie ochrony przeciwpożarowej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami.

Zastosowanie

Wkładka bezpiecznikowa NHU3L/150 dedykowana jest do ochrony instalacji ładowarek samochodowych dla pojazdów elektrycznych oraz innych układów DC o napięciu do 1000V.

• Ochrona ładowarek samochodowych EV w stacjach ładowania o wysokim napięciu.
• Zabezpieczenie układów fotowoltaicznych (DC) przed przeciążeniem i zwarciem.
• Stosowanie w przemysłowych systemach zasilania DC, gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Montaż w szafach rozdzielczych i układach sterowania, gdzie wymagane są wkładki topikowe o wysokiej obciążalności prądowej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed instalacją należy dobrać odpowiedni przekrój przewodów pod względem obciążalności prądowej i zgodności z normami. Zaciski śrubowe U dokręcić z zalecanym momentem, aby zapewnić pewny kontakt elektryczny i uniknąć przegrzewania się połączeń. Po montażu przeprowadzić testy izolacji i ciągłości obwodu zgodnie z obowiązującymi procedurami.

FAQ

• Czy wkładka NHU3L/150 jest kompatybilna z ładowarkami AC? Nie, wkładka jest przeznaczona wyłącznie do układów DC o napięciu do 1000V. Do ochrony obwodów AC należy stosować odpowiednie wkładki topikowe klasy gG lub gM.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć do zacisków U? Dokładny zakres nie został określony w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową wkładki.
• Czy wkładka posiada certyfikaty dla instalacji fotowoltaicznych? Tak, wkładka NHU3L/150 spełnia wymagania normy PN-EN 60269-6, która dotyczy bezpieczników do układów fotowoltaicznych, gwarantując bezpieczną pracę w instalacjach PV.
