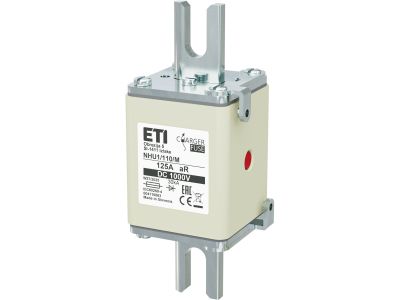

Wkładka bezpiecznikowa NHU1/110/M 125A aR 1000V DC Ładowarki samochodowe EV, Zaciski śrubowe U | 004110863 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU1/110/M klasy aR o prądzie znamionowym 125A i napięciu 1000V DC z zaciskami śrubowymi U przeznaczona jest do ochrony obwodów ładowarek samochodowych EV i innych aplikacji prądu stałego. Wysoka wytrzymałość zwarciowa i szybkie działanie chronią urządzenia przed uszkodzeniem w wyniku przeciążeń i zwarć.

• Klasa aR: Szybkie działanie w przypadku zwarcia, ochrona wrażliwych urządzeń elektronicznych w instalacjach DC.
• Znamionowy prąd 125A: Odpowiedni dla ładowarek samochodowych EV o wysokim poborze mocy.
• Napięcie 1000V DC: Zapewnia bezpieczeństwo w instalacjach wysokonapięciowych prądu stałego.
• Zaciski śrubowe U: Trwałe i pewne połączenie z przewodami o dużym przekroju, ułatwiające montaż.
• Wysoka wytrzymałość zwarciowa: Odporność na zwarcia i przeciążenia w instalacjach przemysłowych i samochodowych.

Zgodność z Normami

Wkładka bezpiecznikowa NHU1/110/M spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony obwodów DC. Posiada oznaczenie CE i jest zgodna z normami VDE, IEC oraz UL dla aplikacji wysokonapięciowych.

Zastosowanie

Wkładka bezpiecznikowa NHU1/110/M klasy aR 125A 1000V DC znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie w systemach ładowania pojazdów elektrycznych.

• Ochrona obwodów ładowarek samochodowych EV o wysokim poborze mocy.
• Zabezpieczenie instalacji prądu stałego w pojazdach elektrycznych i hybrydowych.
• Ochrona falowników i przetwornic DC/DC w systemach magazynowania energii.
• Zabezpieczenie obwodów zasilania w systemach fotowoltaicznych i magazynach energii.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Zawsze dobieraj wkładkę zgodnie z prądem znamionowym instalacji i typem obciążenia. Wkładka montowana jest w gnieździe bezpiecznikowym typu NH – upewnij się, że gniazdo jest odpowiednie dla wkładki NHU1/110/M. Zaciski śrubowe U należy dokręcić z odpowiednim momentem, aby zapewnić pewne i trwałe połączenie elektryczne. Przed uruchomieniem instalacji sprawdź prawidłowość montażu i brak zwarcia.

FAQ

• Czym różni się klasa aR od gR? Klasa aR charakteryzuje się szybkim działaniem w przypadku zwarcia, co jest krytyczne dla ochrony wrażliwych urządzeń elektronicznych w instalacjach DC. Klasa gR działa wolniej i jest przeznaczona do zabezpieczania kabli i przewodów.
• Czy wkładka NHU1/110/M nadaje się do instalacji AC? Nie, przeznaczona jest wyłącznie do instalacji prądu stałego DC o napięciu do 1000V.
• Jaki jest maksymalny prąd zwarciowy wkładki? Wysoka wytrzymałość zwarciowa wkładki zapewnia ochronę przy prądach zwarciowych do wartości określonych w normach. Dokładną wartość znajdziesz w dokumentacji technicznej.
