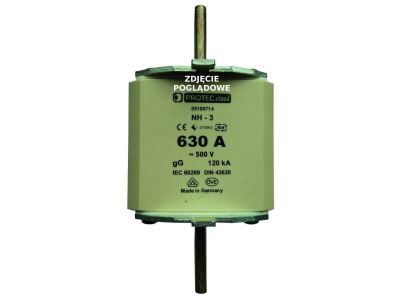

Wkładka bezpiecznikowa NH3 630A PSI NH3 TR 630A gL/gG 051046 | 05100714 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 630A PSI NH3 TR 630A gL/gG marki PROTEC to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o najbardziej wymagających instalacjach przemysłowych i rozdzielczych. Rozmiar NH3 (wielkość gabarytowa 3) pozwala na bezpieczne przewodzenie prądu znamionowego o natężeniu 630 A przy napięciu znamionowym 500 V AC. Dzięki zastosowaniu charakterystyki gL/gG, wkładka zapewnia pełnozakresową ochronę zarówno przed skutkami przeciążeń, jak i zwarć, co czyni ją uniwersalnym rozwiązaniem do zabezpieczania kabli, przewodów oraz aparatury elektrycznej.

• Wysoka zdolność wyłączania: Urządzenie charakteryzuje się zdolnością wyłączania na poziomie 120 kA, co gwarantuje bezpieczeństwo nawet w systemach o bardzo wysokich prądach zwarciowych.
• Materiały najwyższej jakości: Korpus izolacyjny wykonany ze steatytu lub kordierytu zapewnia doskonałą wytrzymałość termiczną i mechaniczną, natomiast topik z czystej miedzi gwarantuje stabilne parametry elektryczne.
• Optymalny kontakt: Duża powierzchnia kontaktowa noża z uchwytem podstawy minimalizuje rezystancję przejścia, co ogranicza straty mocy i nagrzewanie się styków.
• Konstrukcja antymagnetyczna: Zastosowanie płytki ze stopu aluminium eliminuje niepożądane zjawiska magnetyczne, co podnosi trwałość i niezawodność komponentu.
• Wskaźnik zadziałania: Zintegrowany wskaźnik pozwala na szybką, wizualną identyfikację stanu wkładki bez konieczności użycia specjalistycznych przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym reżimie technologicznym, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami bezpieczeństwa. Wkładka spełnia wymagania normy DIN VDE 0636 cz. 201 oraz DIN 43620, co definiuje jej wymiary i parametry eksploatacyjne. Ponadto, produkt jest w pełni zgodny z normami DIN EN/IEC 60269-1 oraz DIN EN/IEC 60269-2, co gwarantuje pełną zamienność z innymi wkładkami systemu NH oraz bezpieczeństwo użytkowania w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Wkładka NH3 630A znajduje szerokie zastosowanie w sektorze energetycznym i przemysłowym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów o dużych przekrojach w instalacjach przemysłowych.
• Zastosowań w złączach kablowych i szafach sterowniczych wymagających wysokiej selektywności (wskaźnik selektywności 1,6).
• Zabezpieczania odbiorników o dużym poborze mocy, gdzie wymagana jest charakterystyka zwłoczna przy przeciążeniach i szybka przy zwarciach.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH3 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Należy stosować atestowane uchwyty izolacyjne (manewrowe) do bezpieczników NH, aby uniknąć ryzyka porażenia prądem lub powstania łuku elektrycznego. Przed instalacją należy upewnić się, że gniazda bezpiecznikowe są czyste i nie wykazują śladów nadpaleń, co zapewni odpowiedni docisk i dużą powierzchnię styku. Wkładka posiada uchwyty nieizolowane, co należy uwzględnić przy doborze odpowiedniego osprzętu ochronnego.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka ogólnego przeznaczenia (pełnozakresowa). Litera 'g' oznacza ochronę w pełnym zakresie (od przeciążeń i zwarć), natomiast 'L' lub 'G' wskazuje na ochronę kabli i przewodów oraz ogólne zastosowania przemysłowe.
• Czy wkładka może pracować w sieciach o innej częstotliwości niż 50 Hz? Tak, wkładka jest przystosowana do pracy w szerokim zakresie częstotliwości znamionowej od 45 do 62 Hz.
• Jaki jest wskaźnik selektywności dla tego modelu? Wskaźnik selektywności wynosi 1,6, co pozwala na precyzyjne projektowanie kaskadowych układów zabezpieczeń, minimalizując obszar wyłączenia w przypadku awarii.
