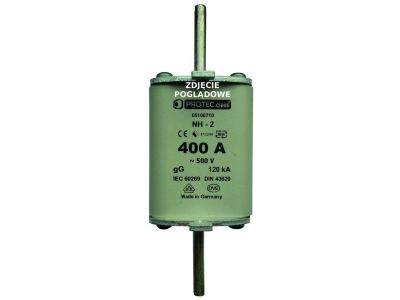

Wkładka bezpiecznikowa NH2 400A PSI NH2 TR 400A gL/gG 051042 | 05100710 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 400A PSI NH2 TR 400A gL/gG o numerze katalogowym 051042 to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Urządzenie charakteryzuje się rozmiarem NH2 i jest przeznaczone do pracy w systemach niskiego napięcia o napięciu znamionowym do 500 V AC. Dzięki zastosowaniu charakterystyki gL/gG, wkładka zapewnia pełnozakresową ochronę zarówno dla przewodów i kabli, jak i dla aparatury elektrycznej przed skutkami przeciążeń oraz zwarć.

• Wysoka zdolność wyłączania: Parametr na poziomie 120 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, co chroni infrastrukturę przed zniszczeniem.
• Materiały najwyższej jakości: Korpus wykonany ze steatytu lub kordierytu zapewnia doskonałą izolację termiczną i elektryczną, natomiast topik z czystej miedzi gwarantuje stabilność parametrów czasowo-prądowych.
• Optymalny kontakt: Duża powierzchnia kontaktowa noża z uchwytem podstawy minimalizuje rezystancję przejścia, co ogranicza straty mocy i nagrzewanie się styków.
• Konstrukcja antymagnetyczna: Płytka pokrywy wykonana ze stopu aluminium eliminuje ryzyko powstawania niepożądanych pól magnetycznych.
• Wskaźnik zadziałania: Zintegrowany wskaźnik pozwala na szybką, wizualną identyfikację stanu wkładki bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Wkładka spełnia wymagania norm:

• DIN EN/IEC 60269-1 oraz 60269-2: Międzynarodowe standardy dotyczące bezpieczników niskiego napięcia.
• DIN VDE 0636 cz. 201: Niemiecka norma określająca parametry techniczne wkładek bezpiecznikowych.
• DIN 43620: Norma definiująca wymiary i konstrukcję systemów bezpieczników nożowych NH.

Zastosowanie

Wkładka NH2 400A znajduje szerokie zastosowanie w sektorze przemysłowym oraz w rozdzielnicach głównych budynków wielkokubaturowych. Dzięki współczynnikowi selektywności wynoszącemu 1,6, idealnie nadaje się do pracy w układach kaskadowych, gdzie kluczowe jest precyzyjne odłączanie tylko uszkodzonych sekcji instalacji. Jest dedykowana do ochrony linii zasilających, silników (przy odpowiednim doborze) oraz jako główne zabezpieczenie w złączach kablowych i szafach sterowniczych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH2 należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Użycie odpowiednich narzędzi: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH) z rękawem ochronnym.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk.
• Bezpieczeństwo: Prace powinny być wykonywane przez wykwalifikowany personel przy zachowaniu odpowiednich procedur bezpieczeństwa (LOTO).
• Częstotliwość sieci: Urządzenie jest przystosowane do pracy w szerokim zakresie częstotliwości od 45 do 62 Hz, co czyni je uniwersalnym rozwiązaniem w standardowych sieciach energetycznych.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa. Oznacza to, że wkładka chroni zarówno przed przeciążeniami (niskie nadmiary prądu), jak i przed zwarciami (bardzo wysokie prądy). Jest to najbardziej uniwersalny typ zabezpieczenia kablowego.

2. Czy wkładka posiada izolowane uchwyty?
Zgodnie ze specyfikacją, ten model posiada uchwyty nieizolowane, co jest standardem w wielu wykonaniach przemysłowych wymagających montażu w dedykowanych podstawach bezpiecznikowych.

3. Jaka jest zdolność wyłączania tego bezpiecznika?
Zdolność wyłączania wynosi 120 kA przy napięciu 500 V AC, co pozwala na stosowanie go w miejscach o bardzo wysokiej spodziewanej mocy zwarciowej.
