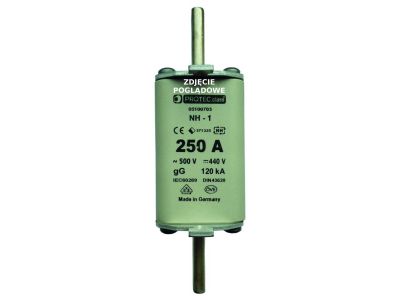

Wkładka bezpiecznikowa NH1 50A PSI NH1 TR 50A gL/gG 051028 | 05100696 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1 50A PSI NH1 TR 50A gL/gG o numerze katalogowym 051028 to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Urządzenie charakteryzuje się rozmiarem NH1 i jest przeznaczone do pracy w systemach niskiego napięcia o napięciu znamionowym 500 V AC. Dzięki zastosowaniu charakterystyki gL/gG, wkładka zapewnia pełnozakresową ochronę zarówno dla przewodów i kabli, jak i dla podłączonego wyposażenia elektrycznego przed skutkami przeciążeń oraz zwarć.

• Wysoka zdolność wyłączania: Urządzenie posiada zdolność wyłączania na poziomie 120 kA, co gwarantuje skuteczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Materiały najwyższej jakości: Korpus izolacyjny wykonany ze steatytu lub kordierytu zapewnia doskonałą odporność termiczną i mechaniczną, natomiast topik z czystej miedzi gwarantuje stabilne parametry elektryczne.
• Optymalny styk: Duża powierzchnia kontaktowa noża z uchwytem podstawy minimalizuje rezystancję przejścia, co ogranicza straty mocy i nagrzewanie się styków.
• Wskaźnik zadziałania: Zintegrowany wskaźnik pozwala na szybką, wizualną identyfikację stanu wkładki bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Konstrukcja antymagnetyczna: Płytka pokrywowa wykonana ze stopu aluminium eliminuje ryzyko powstawania niepożądanych pól magnetycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Wkładka spełnia wymagania norm:

• DIN VDE 0636 cz. 201: Niemiecka norma dotycząca bezpieczników niskiego napięcia.
• DIN 43620: Standard określający wymiary i konstrukcję wkładek nożowych typu NH.
• DIN EN/IEC 60269-1 oraz 60269-2: Międzynarodowe standardy definiujące wymagania ogólne oraz wymagania dla bezpieczników do użytku przez osoby uprawnione.

Zastosowanie

Wkładka NH1 50A znajduje szerokie zastosowanie w sektorze przemysłowym oraz w rozdzielnicach głównych budynków wielorodzinnych i komercyjnych. Dzięki współczynnikowi selektywności wynoszącemu 1,6, idealnie nadaje się do tworzenia kaskadowych układów zabezpieczeń, minimalizując obszar wyłączenia w przypadku awarii. Jest dedykowana do ochrony linii zasilających, silników (przy odpowiednim doborze) oraz innych odbiorników energii elektrycznej pracujących w zakresie częstotliwości 45-62 Hz.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Należy zwrócić uwagę na następujące aspekty:

• Uchwyty izolacyjne: Ze względu na nieizolowane uchwyty wkładki, do jej montażu i demontażu w podstawie bezpiecznikowej należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego) z rękawem ochronnym.
• Czystość styków: Przed montażem należy upewnić się, że noże wkładki oraz szczęki podstawy są czyste i wolne od tlenków, co zapewni optymalny przepływ prądu.
• Prawidłowe osadzenie: Wkładka musi być pewnie i do końca dociśnięta w podstawie, aby uniknąć łuku elektrycznego i nadmiernego wzrostu temperatury na stykach.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka ogólnego przeznaczenia (pełnozakresowa). Litera 'g' oznacza ochronę w pełnym zakresie (zarówno przed przeciążeniami, jak i zwarciami), natomiast 'L' lub 'G' wskazuje na ochronę kabli i przewodów.

2. Czy wkładkę można stosować w instalacjach prądu stałego (DC)?
Parametry znamionowe podane przez producenta (500 V AC) dotyczą prądu przemiennego. W przypadku chęci zastosowania w obwodach DC, należy skonsultować się z dokumentacją techniczną producenta w celu weryfikacji dopuszczalnego napięcia stałego.

3. Jaki jest rozmiar tej wkładki?
Jest to rozmiar NH1 (często oznaczany również jako WT-1), co determinuje rozstaw noży i wielkość podstawy bezpiecznikowej, w której może być zamontowana.
