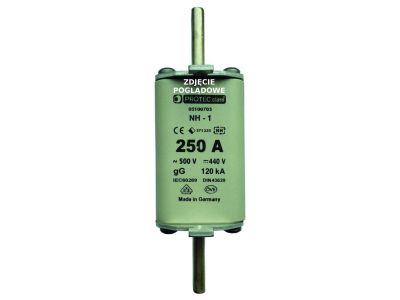

Wkładka bezpiecznikowa NH1 250A PSI NH1 TR 250A gL/gG 051035 | 05100703 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1 250A PSI NH1 TR marki PROTEC to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych niskiego napięcia. Prąd znamionowy wynoszący 250 A oraz charakterystyka gL/gG gwarantują pełnozakresową ochronę zarówno przewodów, jak i urządzeń elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się imponującą zdolnością wyłączania na poziomie 120 kA, co zapewnia bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużym natężeniu.

• Konstrukcja materiałowa: Korpus izolacyjny wykonany z wysokiej jakości steatytu lub kordierytu zapewnia doskonałą odporność termiczną i mechaniczną.
• Elementy przewodzące: Topik wykonany z czystej miedzi oraz duża powierzchnia kontaktowa noża z uchwytem podstawy minimalizują straty mocy i ograniczają nagrzewanie się styku.
• Płytka czołowa: Wykonana z antymagnetycznego stopu aluminium, co zwiększa trwałość i bezpieczeństwo użytkowania w trudnych warunkach.
• Wskaźnik zadziałania: Wyraźny wskaźnik pozwala na szybką identyfikację przepalonej wkładki, co znacząco skraca czas przestoju serwisowego.
• Selektywność: Współczynnik selektywności wynoszący 1,6 umożliwia precyzyjne projektowanie kaskadowych układów zabezpieczeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wkładka spełnia wymagania norm DIN VDE 0636 cz. 201 oraz DIN 43620, które definiują standardy wymiarowe i funkcjonalne dla bezpieczników nożowych. Ponadto, produkt jest w pełni zgodny z normami DIN EN/IEC 60269-1 oraz DIN EN/IEC 60269-2, co gwarantuje pełną kompatybilność z podstawami bezpiecznikowymi różnych producentów oraz najwyższy poziom bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka NH1 250A znajduje szerokie zastosowanie w sektorze energetycznym i przemysłowym. Dzięki charakterystyce gL/gG jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających, rozdzielnic niskiego napięcia oraz kabli elektroenergetycznych. Może być stosowana w sieciach o napięciu znamionowym do 500 V AC i częstotliwości od 45 do 62 Hz. Jest to niezastąpiony element w szafach sterowniczych, stacjach transformatorowych oraz w instalacjach budynkowych o dużym zapotrzebowaniu na moc, gdzie wymagana jest wysoka niezawodność i precyzja działania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy stosować atestowany uchwyt izolacyjny (uchwyt do bezpieczników NH), aby zapewnić bezpieczeństwo monterowi. Przed instalacją należy upewnić się, że gniazda w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadpaleń, co gwarantuje optymalny docisk i niską rezystancję styku. Ze względu na nieizolowane uchwyty wkładki, należy zachować szczególną ostrożność i upewnić się, że obwód jest odłączony lub stosowane są odpowiednie procedury pracy pod napięciem.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka pełnozakresowa, co oznacza, że bezpiecznik chroni instalację zarówno przed przeciążeniami (nawet niewielkimi, ale długotrwałymi), jak i przed gwałtownymi zwarciami.
• Czy wkładka pasuje do każdej podstawy NH1? Tak, dzięki wykonaniu zgodnie z normą DIN 43620, wkładka jest kompatybilna ze wszystkimi standardowymi podstawami bezpiecznikowymi w rozmiarze 1.
• Jaka jest rola antymagnetycznej płytki aluminiowej? Zapobiega ona powstawaniu niepożądanych prądów wirowych i nagrzewaniu się elementów metalowych w pobliżu torów prądowych, co zwiększa stabilność pracy wkładki.
