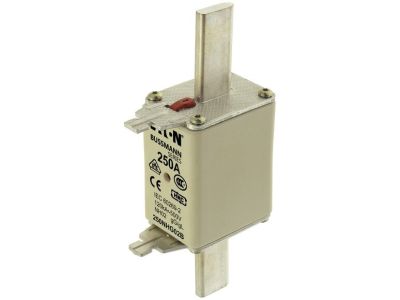

Wkładka bezpiecznikowa NH02 gL/gG 250A 500V, podwójny wskaźnik (zwłoczna) | 250NHG02B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH02 o charakterystyce gL/gG to zaawansowany element zabezpieczający, zaprojektowany przez renomowaną firmę EATON z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się prądem znamionowym wynoszącym 250A oraz napięciem znamionowym 500V AC. Dzięki charakterystyce ogólnego przeznaczenia (gL/gG), wkładka zapewnia skuteczną ochronę zarówno przed skutkami zwarć, jak i przeciążeń, co czyni ją uniwersalnym rozwiązaniem w rozdzielnicach głównych i przemysłowych. Kluczowym atutem jest podwójny wskaźnik zadziałania, który umożliwia szybką i precyzyjną diagnostykę stanu bezpiecznika zarówno z góry, jak i z przodu korpusu. Solidny korpus kwadratowy wykonany z wysokiej jakości ceramiki oraz styki nożowe zapewniają minimalne straty mocy i doskonałą przewodność elektryczną.

• Prąd znamionowy: 250A – idealny do zabezpieczania obwodów o dużym obciążeniu.
• Zdolność wyłączania: Imponujące 120kA gwarantuje bezpieczeństwo nawet w systemach o bardzo wysokim prądzie zwarciowym.
• Podwójny wskaźnik: Ułatwia identyfikację przepalonej wkładki w gęsto zabudowanych rozdzielnicach.
• Konstrukcja: Ruchome uchwyty metalowe ułatwiające bezpieczny montaż i demontaż przy użyciu odpowiedniego uchwytu izolacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-2 w zakresie układu bezpiecznikowego A, co potwierdza jej pełną zamienność z innymi systemami NH. Zgodność z normą DIN 43620 definiuje standardowe wymiary gabarytowe wielkości NH02, natomiast certyfikacja VDE 0636-2 potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka EATON 250NHG02B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim oraz energetyce zawodowej. Jest dedykowana do ochrony kabli, przewodów oraz aparatury rozdzielczej przed skutkami przeciążeń i zwarć. Dzięki wysokiej zdolności wyłączania (120kA), jest to rozwiązanie pierwszego wyboru w miejscach o dużej mocy zainstalowanej, takich jak główne tablice rozdzielcze w zakładach produkcyjnych, centra danych oraz stacje transformatorowe. Charakterystyka zwłoczna pozwala na stabilną pracę w obwodach, gdzie mogą występować chwilowe prądy rozruchowe.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH02 należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Montaż i demontaż powinien być przeprowadzany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH.
• Stan styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu nagrzewaniu się styku.
• Bezpieczeństwo: Prace należy wykonywać przy odłączonym napięciu lub z zachowaniem szczególnych środków ostrożności przewidzianych dla prac pod napięciem, zgodnie z lokalnymi przepisami BHP.
• Weryfikacja: Po zamontowaniu należy sprawdzić, czy wskaźnik zadziałania jest widoczny dla personelu konserwującego.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed przeciążeniami (powolny wzrost prądu), jak i zwarciami (gwałtowny wzrost prądu). Jest to najczęściej stosowany typ zabezpieczenia w instalacjach ogólnych.

2. Czy wkładkę NH02 można stosować w podstawach o innym rozmiarze?
Nie, wkładka o rozmiarze NH02 (wielkość 2) musi być montowana w podstawie bezpiecznikowej dedykowanej dla tego konkretnego rozmiaru (NH2), aby zapewnić odpowiedni docisk styków i parametry chłodzenia.

3. Jaką rolę pełnią ruchome uchwyty?
Ruchome uchwyty (zaczepy) są elementem konstrukcyjnym pozwalającym na pewne chwycenie wkładki przez uchwyt manewrowy, co minimalizuje ryzyko upuszczenia elementu podczas wymiany.
