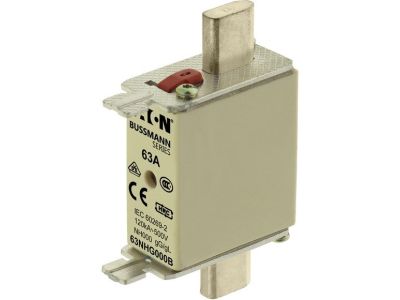

Wkładka bezpiecznikowa NH000 gL/gG 63A 500V, podwójny wskaźnik (zwłoczna) | 63NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu 63NHG000B to zaawansowany element zabezpieczający, zaprojektowany do pracy w profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się rozmiarem NH000, co pozwala na znaczną oszczędność miejsca w rozdzielnicach przy zachowaniu pełnej funkcjonalności. Prąd znamionowy o wartości 63A oraz napięcie znamionowe 500V AC sprawiają, że jest to rozwiązanie idealne do zabezpieczania linii zasilających oraz odbiorników o średniej mocy. Charakterystyka gL/gG oznacza pełnozakresową ochronę ogólnego przeznaczenia, co w praktyce przekłada się na skuteczne zabezpieczenie zarówno przed skutkami przeciążeń, jak i zwarć. Kluczowym atutem jest ekstremalnie wysoka zdolność wyłączania wynosząca aż 120 kA, co gwarantuje bezpieczeństwo instalacji nawet w punktach o bardzo wysokiej mocy zwarciowej. Wkładka została wyposażona w podwójny wskaźnik zadziałania, który umożliwia szybką i bezbłędną identyfikację przepalonego bezpiecznika zarówno z przodu, jak i z góry korpusu. Konstrukcja oparta na korpusie kwadratowym ze stykami nożowymi oraz ruchome uchwyty (live gripping lugs) ułatwiają serwisowanie i wymianę elementu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-2 w zakresie układu bezpiecznikowego A, co potwierdza jej standaryzację globalną. Zgodność z normą DIN 43620 gwarantuje pełną kompatybilność wymiarową z podstawami bezpiecznikowymi i rozłącznikami różnych producentów. Dodatkowo, produkt jest zgodny z wytycznymi VDE 0636-2, co jest kluczowe dla rynków wymagających najwyższych standardów bezpieczeństwa elektrycznego. Wysoka jakość wykonania przez firmę EATON zapewnia powtarzalność parametrów czasowo-prądowych.

Zastosowanie

Wkładka 63NHG000B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Jest dedykowana do ochrony kabli i przewodów przed nadmiernym wzrostem temperatury spowodowanym przeciążeniem. Doskonale sprawdza się w głównych rozdzielnicach niskiego napięcia, szafach sterowniczych oraz jako zabezpieczenie przedlicznikowe. Dzięki charakterystyce zwłocznej (gG), wkładka ta jest odporna na krótkotrwałe piki prądowe, co minimalizuje ryzyko nieuzasadnionych przestojów w pracy maszyn i urządzeń technologicznych. Może być stosowana w układach zasilania silników, o ile ich prąd rozruchowy mieści się w granicach tolerancji charakterystyki bezpiecznika.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH000 należy przestrzegać kluczowych zasad bezpieczeństwa. Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH). Przed montażem należy upewnić się, że styki nożowe wkładki oraz szczęki w podstawie bezpiecznikowej są czyste i wolne od utlenienia, co zapobiega nadmiernemu nagrzewaniu się punktów styku. Należy zwrócić uwagę na pewne osadzenie wkładki w podstawie, aby zapewnić optymalny docisk. Ruchome uchwyty wkładki są pod napięciem podczas pracy, dlatego wymagane jest zachowanie szczególnej ostrożności i stosowanie odpowiednich środków ochrony indywidualnej, takich jak rękawice elektroizolacyjne i przyłbica ochronna.

FAQ

• Co oznacza podwójny wskaźnik zadziałania? Jest to system wizualnej sygnalizacji, który pozwala na sprawdzenie stanu bezpiecznika z dwóch różnych kątów widzenia, co jest niezwykle pomocne w gęsto upakowanych rozdzielnicach.
• Czy wkładka 63A NH000 pasuje do podstawy NH00? Tak, wkładki w rozmiarze NH000 są kompatybilne z podstawami o rozmiarze NH00, ponieważ mają ten sam rozstaw styków nożowych, różnią się jedynie szerokością korpusu.
• Jaka jest główna zaleta zdolności wyłączania 120kA? Pozwala to na bezpieczne przerwanie obwodu przy bardzo dużych prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem termicznym i dynamicznym.
