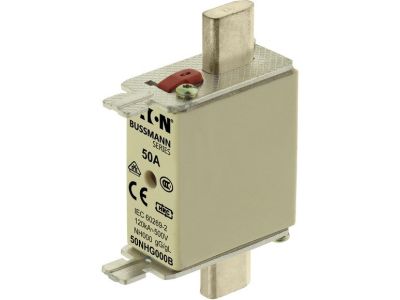

Wkładka bezpiecznikowa NH000 gL/gG 50A 500V, podwójny wskaźnik (zwłoczna) | 50NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu producenta 50NHG000B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w instalacjach niskiego napięcia. Prąd znamionowy o wartości 50 A oraz charakterystyka gL/gG (ogólnego przeznaczenia) sprawiają, że produkt ten jest idealnym rozwiązaniem do ochrony kabli, przewodów oraz urządzeń przed skutkami przeciążeń i zwarć. Wkładka posiada rozmiar NH000, co pozwala na znaczną oszczędność miejsca w rozdzielnicach przy zachowaniu pełnej funkcjonalności. Kluczowym atutem jest układ podwójnego sygnalizatora (kombinacja), który umożliwia szybką identyfikację zadziałania bezpiecznika zarówno z góry, jak i z przodu korpusu. Korpus kwadratowy wykonany z wysokiej jakości ceramiki oraz styki nożowe zapewniają doskonałą przewodność i minimalizację strat mocy.

• Prąd znamionowy: 50 A – optymalny dla średnich obciążeń przemysłowych.
• Zdolność wyłączania: Imponujące 120 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Napięcie znamionowe: AC 500 V, co pozwala na szerokie zastosowanie w standardowych sieciach przemysłowych.
• Konstrukcja: Ruchome uchwyty ułatwiające bezpieczny montaż i demontaż przy użyciu odpowiedniego uchwytu izolacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej parametry elektryczne i wymiarowe. Jest również w pełni zgodna z niemieckimi standardami DIN 43620 oraz VDE 0636-2, co jest kluczowe dla zapewnienia kompatybilności z podstawami bezpiecznikowymi i rozłącznikami listwowymi stosowanymi w całej Europie.

Zastosowanie

Wkładka NH000 50A gL/gG znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemysłowych rozdzielnicach głównych i oddziałowych jako zabezpieczenie linii zasilających.
• Złączach kablowych i szafkach pomiarowych w energetyce zawodowej.
• Ochronie silników elektrycznych (w zakresie ochrony przed zwarciem).
• Systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Montaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (tzw. rączki do bezpieczników NH).
• Przed instalacją należy upewnić się, że gniazda w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadpalenia, co zapewnia odpowiedni docisk styków nożowych.
• Należy zwrócić uwagę na poprawne osadzenie wkładki w szczękach podstawy, aby uniknąć wzrostu rezystancji przejścia i nadmiernego nagrzewania się elementu.
• Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, o ile instrukcja rozłącznika nie stanowi inaczej.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, ogólnego przeznaczenia. Chroni ona instalację zarówno przed skutkami niewielkich, długotrwałych przeciążeń, jak i przed gwałtownymi zwarciami.

2. Czy podwójny wskaźnik zadziałania jest wymagany?
Nie jest wymagany przez normy, ale stanowi ogromne ułatwienie dla służb utrzymania ruchu, pozwalając na błyskawiczną lokalizację uszkodzonego obwodu w gęsto zabudowanych szafach sterowniczych.

3. Czy wkładkę NH000 można zamontować w podstawie NH00?
Tak, wkładki w rozmiarze NH000 są kompatybilne z podstawami NH00, ponieważ mają ten sam rozstaw styków nożowych, różniąc się jedynie szerokością korpusu.
