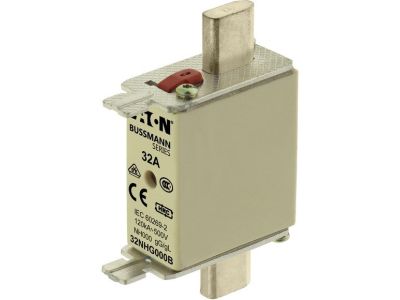

Wkładka bezpiecznikowa NH000 gL/gG 32A 500V, podwójny wskaźnik (zwłoczna) | 32NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 o charakterystyce gL/gG i prądzie znamionowym 32A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta EATON. Produkt charakteryzuje się korpusem kwadratowym wykonanym z wysokiej jakości ceramiki, co zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia zwarć. Wyposażenie w styki nożowe gwarantuje pewne i stabilne połączenie w gniazdach bezpiecznikowych, minimalizując rezystancję styku. Kluczowym atutem modelu 32NHG000B jest podwójny wskaźnik zadziałania, który umożliwia szybką i bezbłędną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu elementu. Zdolność wyłączania na poziomie 120 kA przy napięciu 500V AC pozwala na bezpieczne przerwanie prądów zwarciowych o bardzo wysokich wartościach, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Prąd znamionowy: 32A – idealny do zabezpieczania obwodów rozdzielczych i odbiorczych.
• Charakterystyka gL/gG: Pełnozakresowa ochrona urządzeń ogólnego przeznaczenia oraz kabli i przewodów.
• Podwójny wskaźnik: Zwiększona widoczność stanu pracy wkładki w trudnych warunkach oświetleniowych.
• Ruchome uchwyty: Metalowe uchwyty ułatwiające bezpieczny montaż i demontaż przy użyciu izolowanego uchwytu bezpiecznikowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej parametry elektryczne i wymiarowe. Zgodność z normą DIN 43620 gwarantuje pełną kompatybilność z ustandaryzowanymi podstawami bezpiecznikowymi typu NH. Dodatkowo, produkt posiada certyfikację VDE 0636-2, co jest kluczowe dla rynków europejskich, zapewniając najwyższy standard bezpieczeństwa użytkowania i powtarzalność parametrów technicznych.

Zastosowanie

Wkładka bezpiecznikowa EATON 32NHG000B znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki charakterystyce zwłocznej gL/gG, doskonale sprawdza się w:

• Zabezpieczaniu głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochronie kabli i przewodów przed skutkami przeciążeń oraz zwarć.
• Układach zasilania silników (jako zabezpieczenie zwarciowe).
• Szafach sterowniczych automatyki przemysłowej, gdzie wymagana jest wysoka zdolność wyłączania.

Wskazówki Montażowe

Podczas instalacji wkładki NH000 należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Montaż i demontaż powinien być wykonywany wyłącznie przy użyciu atestowanego, izolowanego uchwytu bezpiecznikowego (tzw. chwytaka NH).
• Stan styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i nie wykazują oznak nadmiernego zużycia lub przegrzania.
• Moment docisku: Należy zapewnić odpowiedni docisk styków nożowych w gnieździe, aby uniknąć wzrostu temperatury na połączeniu.
• Bezpieczeństwo: Czynności serwisowe należy wykonywać przy odłączonym obciążeniu, stosując odpowiednie środki ochrony indywidualnej (ŚOI).

FAQ

1. Co oznacza podwójny wskaźnik zadziałania?
Jest to system wizualnej sygnalizacji przepalenia wkładki, składający się z dwóch niezależnych znaczników. Pozwala to na łatwą inspekcję stanu bezpiecznika bez względu na to, czy patrzymy na niego od czoła, czy z góry rozdzielnicy.

2. Czy wkładkę NH000 można stosować zamiennie z NH00?
Wkładki rozmiaru NH000 są węższą wersją rozmiaru NH00. Pasują one do tych samych podstaw bezpiecznikowych NH00, co czyni je rozwiązaniem bardziej kompaktowym przy zachowaniu tych samych parametrów elektrycznych.

3. Czy ta wkładka nadaje się do ochrony fotowoltaiki?
Wkładka o charakterystyce gL/gG jest przeznaczona do ochrony ogólnej AC. Do systemów fotowoltaicznych DC zaleca się stosowanie wkładek o charakterystyce gPV.
