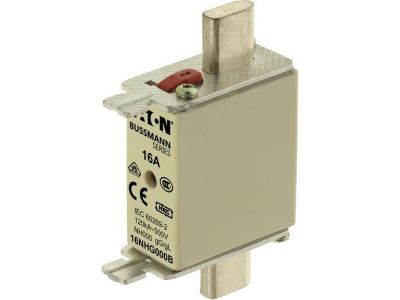

Wkładka bezpiecznikowa NH000 gL/gG 16A 500V podwójny wskaźnik | 16NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu producenta 16NHG000B to zaawansowane rozwiązanie w dziedzinie ochrony instalacji niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 16 A oraz napięciem znamionowym AC 500 V, co czyni go idealnym komponentem do zabezpieczania obwodów rozdzielczych i przemysłowych. Wykonana w rozmiarze NH000, wkładka posiada charakterystykę gL/gG, co oznacza, że jest to bezpiecznik pełnozakresowy ogólnego przeznaczenia, zdolny do ochrony zarówno przed skutkami przeciążeń, jak i zwarć.

• Podwójny wskaźnik zadziałania (kombinacja): Innowacyjny układ podwójnego sygnalizatora pozwala na szybką i bezbłędną identyfikację przepalonej wkładki, co znacząco skraca czas przestoju w przypadku awarii.
• Wysoka zdolność wyłączania: Urządzenie gwarantuje bezpieczne przerwanie prądu zwarciowego o wartości do 120 kA, co zapewnia najwyższy poziom bezpieczeństwa dla infrastruktury elektroenergetycznej.
• Konstrukcja: Kwadratowy korpus wykonany z wysokiej jakości materiałów ceramicznych oraz styki nożowe zapewniają doskonałą przewodność i minimalizację strat mocy.
• Ruchome uchwyty: Metalowe uchwyty są odizolowane od części czynnych, co zwiększa bezpieczeństwo obsługi podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), która definiuje parametry techniczne dla bezpieczników do użytku przez wykwalifikowany personel. Ponadto, produkt jest w pełni zgodny z normą DIN 43620, co gwarantuje pełną kompatybilność wymiarową z typowymi podstawami bezpiecznikowymi i rozłącznikami NH. Zgodność z VDE 0636-2 dodatkowo potwierdza wysoką jakość wykonania i bezpieczeństwo użytkowania na rynku europejskim.

Zastosowanie

Wkładka NH000 16A gL/gG znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowana do ochrony kabli, przewodów oraz urządzeń przed skutkami zwarć i przeciążeń w rozdzielnicach głównych i obiektowych. Dzięki charakterystyce ogólnej gG, doskonale sprawdza się w budownictwie komercyjnym, zakładach przemysłowych oraz w sektorze energetyki zawodowej. Może być stosowana w standardowych podstawach bezpiecznikowych oraz w nowoczesnych rozłącznikach bezpiecznikowych listwowych i skrzynkowych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy przestrzegać następujących zasad:

• Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego (np. uchwyt izolacyjny do bezpieczników NH).
• Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe lub podstawa są czyste i wolne od korozji, co zapewni optymalny styk elektryczny.
• Należy zweryfikować, czy parametry znamionowe wkładki (16A, 500V) są zgodne z wymaganiami projektowymi danej instalacji.
• Wkładkę należy osadzić pewnie w szczękach podstawy, dbając o to, aby styki nożowe były w pełni wprowadzone.

FAQ

Czy wkładka posiada wskaźnik zadziałania?
Tak, model ten wyposażony jest w układ podwójnego sygnalizatora (kombinacja), który umożliwia wizualną kontrolę stanu wkładki zarówno z przodu, jak i z góry korpusu.

Jaka jest różnica między charakterystyką gL a gG?
Obecnie normy ujednoliciły te oznaczenia. Charakterystyka gL/gG oznacza wkładkę ogólnego przeznaczenia do ochrony kabli i przewodów (pełnozakresową).

Czy wkładka pasuje do standardowych rozłączników NH00?
Tak, rozmiar NH000 jest wariantem gabarytowym rozmiaru NH00 (jest węższy), co pozwala na jego montaż w standardowych podstawach i rozłącznikach przeznaczonych dla wielkości 00.
