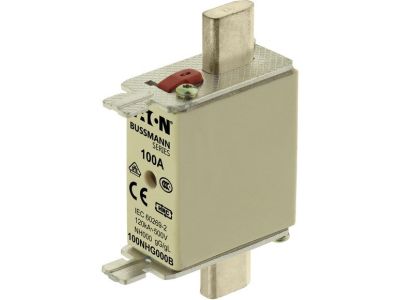

Wkładka bezpiecznikowa NH000 gL/gG 100A 500V, podwójny wskaźnik (zwłoczna) | 100NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 gL/gG o prądzie znamionowym 100A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta EATON. Produkt charakteryzuje się charakterystyką zwłoczną (gG/gL), co czyni go idealnym rozwiązaniem do ochrony kabli, przewodów oraz urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć. Korpus o kwadratowym przekroju został wykonany z wysokiej jakości ceramiki, co zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia łuku elektrycznego.

• Prąd znamionowy 100A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu prądowym.
• Zdolność wyłączania 120kA: Gwarantuje skuteczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem.
• Podwójny wskaźnik zadziałania: Umożliwia szybką i precyzyjną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas przestoju serwisowego.
• Ruchome uchwyty: Metalowe uchwyty ułatwiają bezpieczny montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego (uchwytu PWT).
• Napięcie znamionowe 500V AC: Przystosowane do pracy w standardowych sieciach przemysłowych niskiego napięcia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wkładka została zaprojektowana zgodnie z normą IEC 60269-2 (układ bezpiecznikowy A), co zapewnia pełną zamienność z innymi wkładkami systemu NH. Zgodność z normą DIN 43620 definiuje standardowe wymiary styków nożowych, a certyfikacja VDE 0636-2 potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w instalacjach elektroenergetycznych.

Zastosowanie

Wkładka NH000 100A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowana do montażu w rozłącznikach bezpiecznikowych listwowych, skrzynkowych oraz w podstawach bezpiecznikowych typu NH. Idealnie sprawdza się w:

• Głównych rozdzielnicach niskiego napięcia jako zabezpieczenie pionów zasilających.
• Zabezpieczaniu linii zasilających w zakładach produkcyjnych i halach magazynowych.
• Ochronie transformatorów oraz silników o łagodnym rozruchu (ze względu na charakterystykę zwłoczną).
• Systemach automatyki przemysłowej wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej 100NHG000B należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich. Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego. Przed osadzeniem wkładki w podstawie należy upewnić się, że styki nożowe są czyste i nie posiadają śladów utlenienia. Należy zwrócić uwagę na pewne osadzenie wkładki w szczękach podstawy, aby zminimalizować rezystancję przejścia, która przy prądzie 100A może prowadzić do nadmiernego nagrzewania się styków. Po zadziałaniu bezpiecznika, przed wymianą na nowy, konieczne jest zidentyfikowanie i usunięcie przyczyny zwarcia lub przeciążenia.

FAQ

• Co oznacza charakterystyka gG/gL? Jest to charakterystyka pełnozakresowa, zwłoczna, przeznaczona do ochrony ogólnej (zarówno przed przeciążeniami, jak i zwarciami).
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten wyposażony jest w podwójny wskaźnik (Dual Indicator), który wizualizuje przepalenie elementu topikowego.
• Czy można stosować tę wkładkę w instalacjach prądu stałego (DC)? Parametry znamionowe dotyczą napięcia 500V AC. W przypadku aplikacji DC należy skonsultować się z dokumentacją techniczną producenta w celu weryfikacji dopuszczalnego napięcia pracy.
• Jaki jest rozmiar tej wkładki? Jest to rozmiar NH000, który jest najbardziej kompaktową wersją standardu NH00, zachowując te same parametry elektryczne przy mniejszej szerokości korpusu.
