Wkładka bezpiecznikowa NH000 6A PSI NH00SF 6A gL/gG izol. 051393 | 05101100 PROTEC.class

Alternatywny kod produktu: 051393

Opis i Kluczowe Cechy

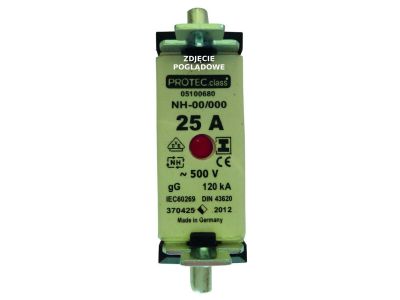

Wkładka bezpiecznikowa NH000 6A PSI (symbol 05101100) to wysokiej jakości bezpiecznik nożowy niskiego napięcia przeznaczony do ochrony przewodów, kabli oraz wyposażenia elektrycznego. Dzięki charakterystyce gL-gG zapewnia selektywność (wskaźnik 1,6) i skutecznie zabezpiecza przed przeciążeniami oraz zwarciami. Napięcie znamionowe 500 V AC oraz zdolność wyłączania 120 kA gwarantują bezpieczeństwo nawet w obwodach o dużym potencjale zwarciowym. Izolowane uchwyty wykonane ze steatytu/kordierytu oraz antymagnetyczna płytka ze stopu aluminium podnoszą trwałość i niezawodność całego rozwiązania. Montaż w podstawach NH na szynie TH35 zgodnie z normami DIN.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania odbiorników o niewielkim poborze mocy, zapewniając precyzyjne działanie bez zbędnych wyłączeń.
• Napięcie znamionowe 500 V AC: Umożliwia pracę w standardowych instalacjach niskiego napięcia, w tym w obwodach trójfazowych, bez ryzyka przebicia.
• Zdolność wyłączania 120 kA: Skutecznie przerywa prądy zwarciowe o wysokiej energii, chroniąc aparaturę i personel przed skutkami awarii.
• Charakterystyka gL-gG (pełna ochrona): Łączy ochronę przewodów i kabli przed przeciążeniem (gL) z ochroną wyposażenia elektrycznego (gG), co upraszcza dobór zabezpieczeń.
• Wizualny wskaźnik zadziałania: Umożliwia szybkie zidentyfikowanie przepalonej wkładki bez konieczności wymontowywania – oszczędza czas podczas diagnostyki.
• Izolowane uchwyty i antymagnetyczna płytka: Zapewniają bezpieczny montaż i minimalizują straty energii w obwodach prądu przemiennego.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm DIN VDE 0636 część 201, DIN 43620 oraz DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Posiada certyfikację CE, potwierdzającą spełnienie europejskich standardów bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH000 6A PSI znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element zabezpieczający obwody odbiorcze. Sprawdza się tam, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i przemysłowych.
• Zabezpieczenie gniazd wtyczkowych i małych odbiorników w instalacjach niskiego napięcia.
• Stosowanie w układach automatyki, np. do zabezpieczania zasilania sterowników PLC i przekaźników.
• Jako wkładka zapasowa w istniejących zestawach rozdzielczych, gdzie wymagana jest charakterystyka gL-gG.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Wkładkę należy osadzić w dedykowanej podstawie NH000 (np. z zaciskami śrubowymi) zamontowanej na szynie TH35. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu zgodnie z normami. Po wymianie sprawdzić dokręcenie połączeń i działanie wizualnego wskaźnika. Nie przekraczać parametrów znamionowych.

FAQ

• Czy wkładka posiada podświetlenie LED? Nie, nie ma podświetlenia. Wyposażona jest w wizualny wskaźnik zadziałania (mechaniczne okienko), które zmienia wygląd w momencie przepalenia topika.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie ma określonego stopnia IP – jej ochrona jest realizowana przez obudowę rozdzielnicy lub szafy sterowniczej.
• Jaka jest różnica między charakterystyką gL a gG w tej wkładce? Charakterystyka gL-gG oznacza pełną ochronę: gL zapewnia selektywność w stosunku do przewodów, a gG chroni wyposażenie elektryczne. W praktyce wkładka nadaje się zarówno do ochrony kabli, jak i urządzeń końcowych.
