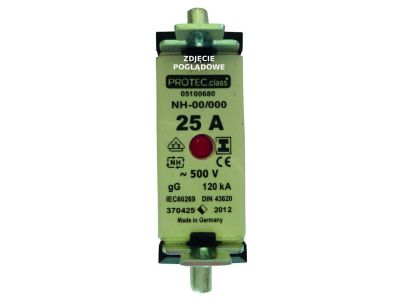

Wkładka bezpiecznikowa NH000 25A PSI NH00SF 25A gL/gG izol. 051012 | 05100680 PROTEC.class

Alternatywny kod produktu: 051012

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 25A PSI (symbol 05100680) to wysokiej jakości element ochronny o charakterystyce gL/gG, przeznaczony do zabezpieczania przewodów i urządzeń w instalacjach niskiego napięcia. Dzięki prądowi znamionowemu 25 A oraz napięciu 500 V AC umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, a zdolność wyłączania 120 kA gwarantuje skuteczne przerywanie prądów zwarciowych. Izolowane uchwyty ze steatytu/kordierytu zwiększają bezpieczeństwo podczas wymiany, a wizualny wskaźnik zadziałania ułatwia szybką diagnostykę.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu – zapewnia niezawodną ochronę bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V AC: Szerokie zastosowanie w sieciach niskiego napięcia, zgodne z typowymi instalacjami przemysłowymi i budynkowymi.
• Zdolność wyłączania 120 kA: Skutecznie przerywa prądy zwarciowe nawet o bardzo wysokiej wartości, minimalizując ryzyko uszkodzenia urządzeń i pożaru.
• Charakterystyka gL-gG: Uniwersalna ochrona przewodów, kabli oraz wyposażenia elektrycznego – łączy selektywność z pełnym zabezpieczeniem przeciążeniowym i zwarciowym.
• Wizualny wskaźnik zadziałania: Pozwala szybko zidentyfikować przepaloną wkładkę bez konieczności demontażu, co skraca czas serwisu i przestoju.

Zgodność z Normami

Wkładka bezpiecznikowa PSI została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm DIN VDE 0636 część 201, DIN 43620 oraz DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Posiada certyfikat CE, potwierdzający spełnienie europejskich wymogów bezpieczeństwa.

Zastosowanie

Wkładki bezpiecznikowe NH000 25 A gL/gG znajdują szerokie zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa. Dzięki charakterystyce gL-gG nadają się zarówno do ochrony przewodów, jak i urządzeń końcowych.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie silników elektrycznych, transformatorów i urządzeń sterujących.
• Stosowanie w układach z potrzebą selektywności – wskaźnik selektywności 1,6 ułatwia koordynację z zabezpieczeniami nadrzędnymi.
• Ochrona obwodów oświetleniowych, gniazd wtyczkowych oraz instalacji w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. NH000) i dokręcić uchwyty zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego zabezpieczenia. Po zadziałaniu bezpiecznika sprawdź przyczynę zwarcia przed ponownym załączeniem.

FAQ

• Jak rozpoznać, że wkładka bezpiecznikowa zadziałała? Wkładka wyposażona jest w wizualny wskaźnik zadziałania (np. czerwony element) – po przepaleniu topika wskaźnik staje się wyraźnie widoczny w okienku kontrolnym na uchwycie.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 500 V AC. Nie stosuj w obwodach prądu stałego bez uprzedniego sprawdzenia danych technicznych producenta.
• Co oznacza charakterystyka gL-gG? Jest to uniwersalna charakterystyka zabezpieczenia zapewniająca ochronę przewodów i kabli (gL) oraz wyposażenia elektrycznego (gG) zarówno w zakresie przeciążeń, jak i zwarć. Dzięki temu nadaje się do szerokiego spektrum zastosowań.
