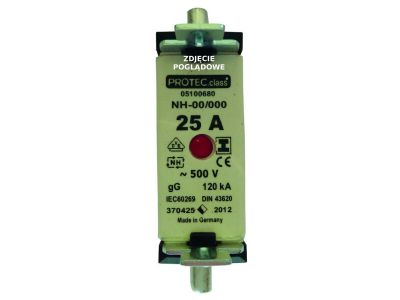

Wkładka bezpiecznikowa NH000 20A PSI NH00SF 20A gL/gG izol. 051396 | 05101103 PROTEC.class

Alternatywny kod produktu: 051396

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 20A o symbolu 05101103 firmy PSI to profesjonalny element zabezpieczający przeznaczony do ochrony przewodów i urządzeń w instalacjach niskiego napięcia. Charakteryzuje się charakterystyką gL-gG (pełna ochrona), izolowanymi uchwytami oraz wizualnym wskaźnikiem zadziałania. Wykonana z trwałych materiałów: izolacja ze steatytu/kordierytu, antymagnetyczna płytka aluminiowa, topik miedziany.

• Prąd znamionowy 20 A: gwarantuje skuteczną ochronę obwodów o standardowym obciążeniu, zapobiegając przeciążeniom i zwarciom.
• Napięcie znamionowe 500 V AC: bezpieczna praca w instalacjach niskiego napięcia zgodnie z wymaganiami aplikacji.
• Zdolność wyłączania 120 kA: wysoka skuteczność w bezpiecznym przerywaniu nawet bardzo dużych prądów zwarciowych.
• Wizualny wskaźnik zadziałania: umożliwia szybką identyfikację przepalonej wkładki bez konieczności demontażu.
• Wskaźnik selektywności 1,6: zapewnia selektywne wyłączanie w kaskadowych układach bezpieczników, minimalizując wyłączenia.
• Izolacja ze steatytu/kordierytu: doskonała wytrzymałość termiczna i izolacyjność, odporność na wysokie temperatury.
• Antymagnetyczna płytka aluminiowa: redukuje wpływ pól magnetycznych na działanie bezpiecznika.
• Częstotliwość znamionowa 45-62 Hz: przystosowanie do standardowych sieci energetycznych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm DIN VDE 0636 część 201, DIN 43620 oraz DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wkładka NH000 przeznaczona jest do ochrony przewodów, kabli oraz wyposażenia elektrycznego w instalacjach przemysłowych i budynkowych, szczególnie tam, gdzie wymagana jest selektywność i ochrona kombinowana gL/gG.

• Ochrona obwodów odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczanie silników, transformatorów i urządzeń sterowania.
• Stosowanie w instalacjach wymagających charakterystyki gL-gG – pełna ochrona przed przeciążeniami i zwarciami.
• Jako element w szafach sterowniczych i złączach bezpiecznikowych NH.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby z odpowiednimi kwalifikacjami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę należy osadzić w dedykowanej podstawie NH000. Stosować wkładki o parametrach zgodnych z projektem instalacji. Nie przekraczać prądu znamionowego. Przekrój przewodów oraz moment dokręcania – zgodnie z dokumentacją techniczną podstawy.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w wizualny wskaźnik zadziałania, który zmienia położenie po przepaleniu topika – ułatwia to szybką kontrolę stanu bezpiecznika.
• Jaka jest charakterystyka wkładki? Charakterystyka gL-gG – zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, z zachowaniem selektywności (wskaźnik selektywności 1,6).
• Jaki jest stopień ochrony (IP) wkładki? Stopień ochrony nie został podany w karcie katalogowej – w praktyce wkładka NH montowana jest w obudowie (podstawie) o odpowiednim IP, który decyduje o szczelności całego zestawu.
