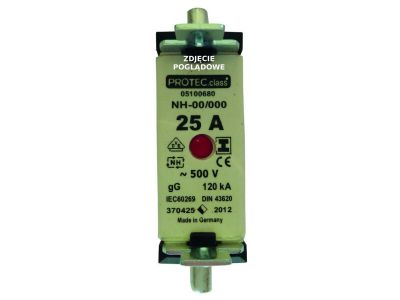

Wkładka bezpiecznikowa NH000 16A PSI NH00SF 16A gL/gG izol. 051395 | 05101102 PROTEC.class

Alternatywny kod produktu: 051395

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 16A PSI (symbol 05101102) to wysokiej klasy element zabezpieczający przeznaczony do ochrony przewodów, kabli oraz wyposażenia elektrycznego. Dzięki charakterystyce gL-gG zapewnia zarówno ochronę przeciążeniową, jak i zwarciową. Napięcie znamionowe 500 V AC oraz zdolność wyłączania 120 kA gwarantują skuteczne przerywanie prądów zwarciowych w trudnych warunkach przemysłowych. Wizualny wskaźnik zadziałania ułatwia szybką identyfikację przepalonej wkładki, co skraca czas przestoju instalacji.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, idealna do ochrony odgałęzień i sterowania.
• Napięcie znamionowe 500 V AC: wysoka odporność dielektryczna umożliwiająca zastosowanie w instalacjach przemysłowych i komercyjnych.
• Zdolność wyłączania 120 kA: skuteczne gaszenie łuku przy wysokich prądach zwarciowych, zapewniające bezpieczeństwo osób i mienia.
• Wizualny wskaźnik zadziałania: natychmiastowe rozpoznanie przepalonej wkładki bez konieczności demontażu – oszczędność czasu podczas serwisu.
• Izolacja ze steatytu/kordierytu oraz antymagnetyczna płytka aluminiowa: wysoka trwałość termiczna i mechaniczna, odporność na korozję i zakłócenia magnetyczne.

Zgodność z Normami

Wkładka bezpiecznikowa PSI 05101102 została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm DIN VDE 0636 część 201, DIN 43620 oraz DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnej charakterystyce gL-gG wkładka sprawdza się w szerokim zakresie instalacji elektrycznych niskiego napięcia. Stosowana jest przede wszystkim do:

• Ochrony przewodów i kabli przed przeciążeniami i zwarciami w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczania wyposażenia elektrycznego, takiego jak styczniki, przekaźniki, napędy i układy sterowania.
• Realizacji selektywności zabezpieczeń dzięki wskaźnikowi selektywności 1,6 – umożliwia precyzyjne dopasowanie do charakterystyki wyższych stopni zabezpieczeń.
• Stosowania w obwodach o częstotliwości 45–62 Hz, zarówno w instalacjach przemysłowych, jak i komercyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie NH000 z izolowanymi uchwytami (zgodnej z DIN 43620). Przed montażem sprawdzić, czy gniazda stykowe są czyste oraz czy wkładka jest odpowiednio wciśnięta – zapewni to optymalną powierzchnię styku. Momenty dokręcania oraz przekroje przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną podstawy i obowiązującymi przepisami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka PSI 05101102 wyposażona jest w wizualny wskaźnik zadziałania, który zmienia kolor (lub wysuwa się) po przepaleniu topika. Ułatwia to szybkie zlokalizowanie uszkodzonego elementu bez konieczności demontażu.
• Co oznacza charakterystyka gL-gG? Charakterystyka gL-gG oznacza, że wkładka zapewnia pełną ochronę zarówno w zakresie przeciążeń, jak i zwarć, a dodatkowo spełnia wymagania dla ochrony przewodów i kabli. Jest to uniwersalna charakterystyka stosowana w instalacjach przemysłowych i komercyjnych.
• Z jakiego materiału wykonana jest izolacja wkładki? Izolacja korpusu wkładki wykonana jest ze steatytu/kordierytu – materiału ceramicznego o wysokiej odporności temperaturowej i mechanicznej. Dodatkowo zastosowano antymagnetyczną płytkę ze stopu aluminium, która minimalizuje straty mocy i nagrzewanie.
