Wkładka bezpiecznikowa NH000 100A PSI NH00SF100A gL/gG izol. 051017 | 05100685 PROTEC.class

Alternatywny kod produktu: 051017

Opis i Kluczowe Cechy

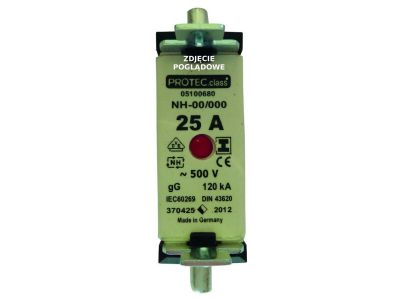

Wkładka bezpiecznikowa NH000 o prądzie znamionowym 100A, oznaczona symbolem 05100685, produkcji PSI. Przeznaczona do ochrony przewodów, kabli oraz wyposażenia elektrycznego. Charakterystyka gL/gG łączy funkcję ochrony przeciążeniowej i zwarciowej. Izolowane uchwyty oraz wizualny wskaźnik zadziałania ułatwiają obsługę i diagnostykę. Zdolność wyłączania 120 kA zapewnia bezpieczeństwo nawet w sieciach o dużym prądzie zwarcia.

• Prąd znamionowy 100 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Zdolność wyłączania 120 kA: Gwarantuje pewne przerwanie obwodu w warunkach zwarcia, chroniąc urządzenia i personel.
• Izolowane uchwyty: Umożliwiają bezpieczną wymianę wkładki bez ryzyka porażenia prądem – praktyczne podczas prac serwisowych.
• Wizualny wskaźnik zadziałania: Pozwala szybko zidentyfikować przepaloną wkładkę bez konieczności demontażu, skracając czas przestoju.
• Charakterystyka gL/gG: Uniwersalna ochrona przewodów i odbiorników – jedna wkładka spełnia rolę zabezpieczenia przeciążeniowego i zwarciowego.
• Napięcie znamionowe 500 V AC / Częstotliwość 45–62 Hz: Dedykowana do sieci niskiego napięcia prądu przemiennego, powszechnie występujących w przemyśle.
• Wskaźnik selektywności 1,6: Ułatwia dobór wkładek w układzie szeregowym, zapewniając wybiórczość zadziałania w instalacjach rozgałęzionych.

Zgodność z Normami

Produkt spełnia wymagania norm DIN VDE 0636 część 201, DIN 43620 oraz DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH000 100A PSI znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, handlowych oraz mieszkaniowych, gdzie wymagana jest wysoka zdolność wyłączania i selektywność.

• Ochrona kabli zasilających i przewodów w instalacjach niskiego napięcia (do 500 V AC).
• Zabezpieczenie rozdzielnic, szaf sterowniczych oraz pól zasilających przed skutkami zwarć i przeciążeń.
• Ochrona odbiorników przemysłowych (silników, transformatorów, urządzeń grzewczych) w połączeniu z odpowiednimi podstawami bezpiecznikowymi.
• Stosowanie w układach wymagających selektywnego wyłączania – wskaźnik selektywności 1,6 ułatwia koordynację zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (minimum kwalifikacji E). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. typu NH) zgodnie z oznaczeniami na uchwycie. Moment dokręcania śrub w podstawie – według dokumentacji producenta. Przekrój przyłączonych przewodów musi być dobrany do prądu znamionowego 100 A oraz warunków instalacyjnych (spadek napięcia, obciążalność). Po wymianie wkładki należy sprawdzić wizualny wskaźnik zadziałania – widoczny czerwony pasek oznacza przepalenie wkładki.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w wizualny wskaźnik (czerwony pasek), który pojawia się po przepaleniu topika, co ułatwia szybką identyfikację uszkodzonego zabezpieczenia.
• Jaka jest zdolność wyłączania wkładki? Zdolność wyłączania wynosi 120 kA przy napięciu 500 V AC. Oznacza to, że wkładka jest w stanie bezpiecznie przerwać obwód przy prądzie zwarciowym do 120 000 A.
• Czy charakterystyka gL/gG nadaje się do ochrony silników? Charakterystyka gL/gG jest uniwersalna – chroni przewody i kable oraz wyposażenie elektryczne. Do ochrony silników często wymagane są bezpieczniki o charakterystyce zwłocznej (gM) lub wyłączniki silnikowe. Wkładka gL/gG może być stosowana jako zabezpieczenie zwarciowe w obwodach silników, ale ochrona przeciążeniowa silnika wymaga dodatkowego urządzenia (np. przekaźnika przeciążeniowego).
