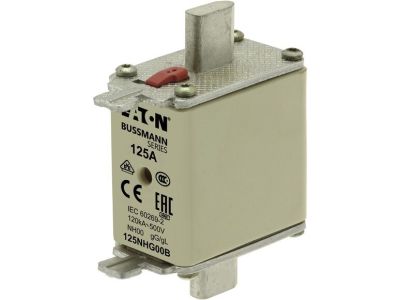

Wkładka bezpiecznikowa NH00 gL/gG 125A 500V, podwójny wskaźnik (zwłoczna) | 125NHG00B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 gL/gG o prądzie znamionowym 125A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta EATON. Produkt charakteryzuje się kwadratowym korpusem wykonanym z wysokiej jakości ceramiki, co zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia prądów zwarciowych. Wyposażenie w styki nożowe gwarantuje pewne i stabilne połączenie w gniazdach bezpiecznikowych, minimalizując rezystancję styku oraz straty mocy. Kluczowym atutem modelu 125NHG00B jest podwójny wskaźnik zadziałania, który umożliwia szybką i bezbłędną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu urządzenia. Charakterystyka zwłoczna gL/gG sprawia, że wkładka jest uniwersalnym rozwiązaniem do ochrony kabli, przewodów oraz urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć.

• Prąd znamionowy: 125A zapewniający ochronę obwodów o dużym obciążeniu.
• Napięcie znamionowe: 500V AC, idealne dla standardowych sieci przemysłowych.
• Zdolność wyłączania: Imponujące 120kA, co pozwala na bezpieczne przerwanie łuku elektrycznego nawet w bardzo sztywnych sieciach.
• Konstrukcja: Ruchome uchwyty ułatwiające bezpieczny montaż i demontaż przy użyciu izolacyjnego uchwytu bezpiecznikowego.
• Wskaźnik: Podwójny system sygnalizacji zadziałania zwiększający efektywność prac serwisowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm technicznych, co jest gwarancją bezpieczeństwa w instalacjach profesjonalnych. Wkładka została zaprojektowana zgodnie z normą IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej charakterystykę czasowo-prądową oraz wymiary mechaniczne. Zgodność z normą DIN 43620 zapewnia pełną kompatybilność z powszechnie stosowanymi podstawami bezpiecznikowymi typu NH (WT). Dodatkowo, certyfikacja VDE 0636-2 potwierdza najwyższą jakość wykonania i niezawodność w ekstremalnych warunkach pracy, co jest kluczowe dla inżynierów utrzymania ruchu i projektantów instalacji elektrycznych.

Zastosowanie

Wkładka EATON 125NHG00B znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki uniwersalnej charakterystyce gL/gG, jest ona optymalnym wyborem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami długotrwałych przeciążeń.
• Zabezpieczania odbiorników o charakterze rezystancyjnym i indukcyjnym.
• Stosowania w złączach kablowych oraz szafach sterowniczych w przemyśle ciężkim.
• Zapewnienia selektywności zabezpieczeń w rozbudowanych układach elektroenergetycznych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH00 należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony lub zastosować odpowiednie środki ochrony osobistej. Wkładkę należy montować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego), wsuwając styki nożowe w szczęki podstawy bezpiecznikowej zdecydowanym ruchem. Należy zwrócić uwagę na stan techniczny styków w podstawie – powinny być one czyste i zapewniać odpowiedni docisk, co zapobiega przegrzewaniu się połączenia. Ruchome uchwyty wkładki ułatwiają jej centrowanie w gnieździe, co jest istotne dla zachowania ciągłości zasilania i uniknięcia łuku elektrycznego przy operacjach manewrowych.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, przeznaczona do ochrony ogólnej. Chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to obecnie standardowe oznaczenie dla wkładek zwłocznych stosowanych w ochronie kabli i przewodów.

2. Czy wkładkę 125A można zamontować w podstawie NH0?
Wkładka ma rozmiar NH00. Można ją zamontować w podstawie NH00 lub w podstawie NH0, o ile ta ostatnia jest przystosowana do obsługi mniejszych wkładek (często podstawy NH0 są kompatybilne wstecznie, ale należy to zweryfikować z dokumentacją podstawy).

3. Do czego służy podwójny wskaźnik zadziałania?
Podwójny wskaźnik (kombinowany) pozwala na wizualną weryfikację stanu bezpiecznika z dwóch różnych płaszczyzn. Jest to szczególnie pomocne w gęsto zabudowanych rozdzielnicach, gdzie widoczność górnej części wkładki może być ograniczona.
