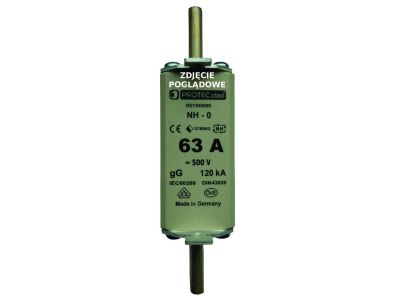

Wkładka bezpiecznikowa NH0 80A PSI NH0 TR 80A gL/gG 051023 | 05100691 PROTEC.class

Alternatywny kod produktu: 051023

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH0 80A PSI (symbol 05100691) o charakterystyce gL/gG przeznaczona do ochrony przewodów, kabli oraz wyposażenia elektrycznego w instalacjach niskiego napięcia. Dzięki napięciu znamionowemu 500 V AC i prądowi znamionowemu 80 A sprawdza się w obwodach o znacznym obciążeniu, zapewniając skuteczne przerywanie zwarć. Wymiary rozmiaru NH0 umożliwiają montaż w standardowych podstawach bezpiecznikowych.

• Charakterystyka gL/gG: Ochrona przewodów i kabli (gL) oraz ogólnego wyposażenia elektrycznego (gG) w jednej wkładce – uniwersalne zabezpieczenie obwodów dystrybucyjnych.
• Zdolność wyłączania 120 kA: Skuteczne przerywanie prądów zwarciowych o wysokiej wartości, minimalizujące ryzyko uszkodzenia instalacji i urządzeń.
• Wskaźnik zadziałania: Ułatwia szybką identyfikację przepalonej wkładki bez demontażu – oszczędność czasu podczas przeglądów i serwisu.
• Wskaźnik selektywności 1,6: Wspiera dobór wkładek w układzie kaskadowym, zapewniając selektywne wyłączanie tylko uszkodzonego obwodu.
• Konstrukcja wysokiej jakości: Topik miedziany, antymagnetyczna płytka ze stopu aluminium oraz izolacja ze steatytu/kordierytu gwarantują stabilną pracę i odporność termiczną.

Zgodność z Normami

Wkładka została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm DIN VDE 0636 część 201, DIN 43620 oraz DIN EN/IEC 60269-1 i DIN EN/IEC 60269-2. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH0 80A gL/gG znajduje szerokie zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych, zarówno jako ochrona przed przeciążeniem, jak i zwarciem.

• Ochrona obwodów zasilających odbiorniki stałe (silniki, grzałki, transformatory) w instalacjach przemysłowych.
• Zabezpieczenie linii kablowych w rozdzielniach niskiego napięcia zapewniające selektywną pracę z wyłącznikami nadprądowymi.
• Stosowanie w szafach sterowniczych i energetycznych jako ochrona główna lub podrzędna w systemach dystrybucji energii.
• Instalacje tymczasowe i obiekty budowlane wymagające niezawodnej ochrony zwarciowej przy dużych prądach.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (rozmiar NH0) na szynie TH35 lub bezpośrednio na płycie montażowej, zgodnie z instrukcją producenta podstawy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A oraz spodziewanego prądu zwarciowego. Przed zamknięciem obwodu sprawdzić poprawność osadzenia wkładki i stan wskaźnika zadziałania.

FAQ

• Co oznacza charakterystyka gL/gG? To uniwersalna charakterystyka bezpiecznika, która zapewnia ochronę przewodów i kabli (gL) oraz ogólnego wyposażenia elektrycznego (gG) – stosowana w obwodach dystrybucyjnych, gdzie nie ma potrzeby rozróżniania tych funkcji.
• Czy wkładka ma wskaźnik zadziałania? Tak, we wkładce zamontowano wskaźnik mechaniczny, który po przepaleniu topika wysuwa się, umożliwiając szybkie zlokalizowanie uszkodzonej wkładki bez konieczności jej wyjmowania.
• Jaką zdolność wyłączania ma ta wkładka? Zdolność wyłączania wynosi 120 kA przy napięciu 500 V AC, co pozwala bezpiecznie przerywać bardzo wysokie prądy zwarciowe typowe dla rozdzielnic przemysłowych.
