Wkładka bezpiecznikowa NH0 63A PSI NH0 TR 63A gL/gG 051022 | 05100690 PROTEC.class

Alternatywny kod produktu: 051022

Opis i Kluczowe Cechy

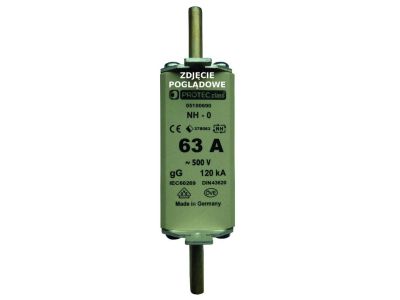

Wkładka bezpiecznikowa nożowa PSI o symbolu 05100690, rozmiar NH0, o prądzie znamionowym 63 A i napięciu znamionowym 500 V AC. Charakteryzuje się zdolnością wyłączania 120 kA oraz charakterystyką gL-gG, co czyni ją uniwersalnym zabezpieczeniem przewodów i urządzeń elektrycznych. Wyposażona we wskaźnik zadziałania i wskaźnik selektywności 1,6.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania topika.
• Napięcie znamionowe 500 V AC: Dopasowanie do standardowych instalacji niskiego napięcia – gwarancja kompatybilności.
• Zdolność wyłączania 120 kA: Skuteczne przerywanie wysokich prądów zwarciowych, chroniące instalację i personel.
• Charakterystyka gL-gG: Uniwersalna ochrona przed przeciążeniami i zwarciami – idealna do przewodów, kabli i wyposażenia elektrycznego.
• Wskaźnik zadziałania i selektywność 1,6: Łatwa lokalizacja przepalonej wkładki oraz poprawa selektywności w sieciach rozdzielczych.

Zgodność z Normami

Wkładka wykonana zgodnie z normami DIN VDE 0636 część 201, DIN 43620, DIN EN/IEC 60269-1 oraz DIN EN/IEC 60269-2. Posiada certyfikację CE.

Zastosowanie

Wkładka bezpiecznikowa NH0 63A przeznaczona jest do stosowania w rozdzielnicach i szafach sterowniczych jako element zabezpieczający w instalacjach niskiego napięcia.

• Ochrona przewodów i kabli przed przeciążeniami i zwarciami w instalacjach przemysłowych.
• Zabezpieczenie odbiorników elektrycznych, takich jak silniki, transformatory i inne urządzenia.
• Stosowanie w układach rozdzielczych jako bezpiecznik selektywny – współczynnik 1,6 ułatwia koordynację zabezpieczeń.
• Zastosowanie w sieciach niskiego napięcia 500 V AC, także przy częstotliwości 45–62 Hz.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. NH0) na szynie TH35 lub płycie montażowej. Moment dokręcania połączeń śrubowych stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 63 A. Po zamontowaniu sprawdzić działanie wskaźnika zadziałania.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest we wskaźnik informujący o przepaleniu topika, co ułatwia diagnostykę i szybkie przywrócenie zasilania.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka gL-gG (ogólnego zastosowania) – zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, zgodnie z normami IEC.
• Jaki jest rozmiar tej wkładki? Jest to rozmiar NH0. Dokładne wymiary gabarytowe i parametry montażowe należy sprawdzić w karcie katalogowej producenta.
