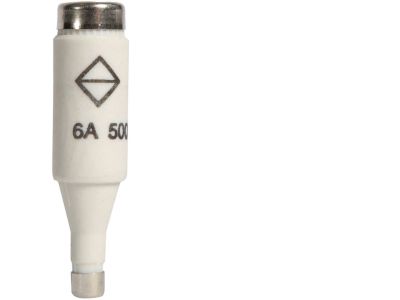

Wkładka bezpiecznikowa NDZ DI/E16 wykonanie szybkie F 6A 500VAC | LNDZF06 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NDZ DI/E16 w wykonaniu szybkim (F) o prądzie znamionowym 6 A i napięciu 500 V AC to element ochronny przeznaczony do montażu w podstawach bezpiecznikowych z gwintem E16. Dzięki charakterystyce szybkiej (F) zapewnia natychmiastowe przerwanie obwodu w przypadku zwarcia, chroniąc wrażliwe odbiorniki przed uszkodzeniem.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia, sterowników czy układów automatyki.
• Napięcie znamionowe 500 V AC: umożliwia stosowanie w instalacjach trójfazowych oraz w aplikacjach przemysłowych o podwyższonym napięciu, zachowując wysoki margines bezpieczeństwa.
• Wykonanie szybkie (F): gwarantuje bardzo krótki czas zadziałania przy prądach zwarciowych, niezbędny do ochrony półprzewodników i precyzyjnej elektroniki.
• Gwint E16 (DI): standardowy wymiar gwintu umożliwiający montaż w powszechnie dostępnych podstawach bezpiecznikowych – łatwa wymiana i dostępność.
• Symbol LNDZF06: numer katalogowy ułatwiający identyfikację i zamówienie właściwego produktu w systemie zamówień.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących europejskich norm dotyczących bezpieczników instalacyjnych oraz dyrektyw dla wyrobów elektrycznych. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa.

Zastosowanie

Wkładka NDZ DI/E16 F 6A 500VAC przeznaczona jest do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Sprawdza się szczególnie tam, gdzie wymagane jest szybkie wyłączenie prądu zwarciowego.

• Ochrona obwodów sterowania, układów automatyki i paneli operatorskich.
• Zabezpieczenie przekaźników, styczników i innych elementów wykonawczych przed zwarciem.
• Stosowanie w instalacjach przemysłowych, maszynach i urządzeniach wymagających szybkiego wyłączenia (np. zasilacze impulsowe, falowniki).
• Jako wkładka bezpiecznikowa w rozdzielnicach i szafach sterowniczych w podstawach E16.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej z gwintem E16. Przed montażem sprawdź stan obudowy i styków. Nie przekraczaj prądu i napięcia znamionowego. W przypadku wątpliwości co do doboru wkładki skonsultuj się z projektantem instalacji.

FAQ

• Co oznacza oznaczenie DI/E16? DI to historyczna nazwa wkładek bezpiecznikowych z gwintem (Diazed), a E16 oznacza średnicę gwintu 16 mm. Jest to popularny standard w instalacjach przemysłowych i domowych.
• Jaka jest różnica między charakterystyką F (szybką) a innymi? Charakterystyka F cechuje się bardzo krótkim czasem wyłączenia przy prądach zwarciowych, co jest wymagane do ochrony elementów półprzewodnikowych. W przeciwieństwie do charakterystyk G (zwłoczna) czy M (średnioczasowa) nie dopuszcza przedłużonego przepływu prądu.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Wkładka jest przeznaczona wyłącznie do napięcia przemiennego 500 V AC. W obwodach prądu stałego parametry wyłączenia mogą być inne – zalecamy stosowanie dedykowanych wkładek DC.
