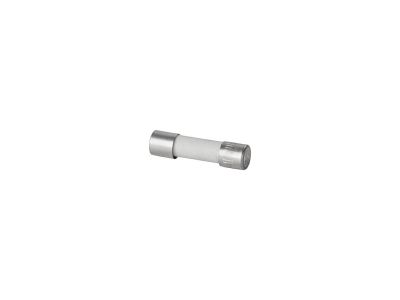

Wkładka bezpiecznikowa G 20/1.00A/F | 0430700000 Weidmuller

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa oznaczona symbolem 0430700000, typu G 20/1.00A/F, to topikowy element zabezpieczający przeznaczony do ochrony obwodów elektrycznych o prądzie znamionowym 1 A. Dzięki charakterystyce F (szybkie działanie) reaguje natychmiastowo na przeciążenia i zwarcia, minimalizując ryzyko uszkodzenia podłączonych urządzeń. Bezpiecznik działa na zasadzie topienia się przewodnika wewnątrz wkładki, gdy prąd przekroczy wartość znamionową – proces ten zapewnia pewne przerwanie obwodu i wygaszenie łuku elektrycznego.

• Prąd znamionowy 1 A: Gwarantuje selektywne zabezpieczenie obwodów o niewielkim poborze mocy, chroniąc przed przegrzaniem przewodów i awarią odbiorników.
• Charakterystyka F (szybka): Przerywa obwód w krótkim czasie przy przeciążeniach, co zabezpiecza wrażliwe elementy elektroniczne przed przepływem zbyt wysokiego prądu.
• Topikowy mechanizm wyzwalania: Niezawodne, bezzwłoczne odcięcie zasilania przy wzroście prądu powyżej wartości krytycznej – brak części mechanicznych, które mogłyby ulec zużyciu.
• Uniwersalna konstrukcja G 20: Przeznaczona do współpracy z podstawami bezpiecznikowymi o odpowiednim gnieździe – łatwa wymiana bez konieczności modyfikacji rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt zaprojektowano zgodnie z ogólnie przyjętymi standardami dla wkładek topikowych, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Szczegółowe dane dotyczące zgodności z konkretnymi normami zawiera dokumentacja producenta.

Zastosowanie

Wkładka bezpiecznikowa 1A o charakterystyce F znajduje zastosowanie w obwodach wymagających szybkiej ochrony przed przeciążeniem. Idealnie nadaje się do zabezpieczania urządzeń wrażliwych na skoki prądu oraz tam, gdzie wymagana jest mała wartość znamionowa.

• Ochrona obwodów sterowania i sygnalizacji (np. przekaźniki, styki pomocnicze).
• Zabezpieczenie zasilania sterowników PLC, układów automatyki budynkowej oraz czujników.
• Stosowanie w rozdzielnicach niskiego napięcia do ochrony obwodów pomocniczych, oświetlenia LED i małych odbiorników.
• Wymiana uszkodzonych wkładek w istniejących instalacjach – szybka i prosta obsługa w standardowych podstawach bezpiecznikowych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Upewnij się, że wkładka jest włożona do podstawy bezpiecznikowej zgodnie z oznaczeniami – nie stosuj wkładek o innych parametrach niż wymagane dla danego obwodu (prąd, charakterystyka). Przekrój przewodów oraz ich obciążalność muszą być dobrane do zabezpieczanego obwodu zgodnie z obowiązującymi przepisami. Po wymianie sprawdź poprawność działania poprzez załączenie napięcia i obserwację ewentualnych nieprawidłowości.

FAQ

• Jaką charakterystykę czasowo-prądową ma ta wkładka? Oznaczenie F w symbolu (1.00A/F) wskazuje na szybkie działanie – wkładka przepala się w krótkim czasie przy przeciążeniach, co jest odpowiednie do ochrony urządzeń wrażliwych na przeciążenie, takich jak elektronika sterująca.
• Jaki jest stopień ochrony (IP) wkładki? Jako element wymienny montowany w podstawie bezpiecznikowej wewnątrz rozdzielnicy, wkładka nie posiada własnego stopnia ochrony IP. Ochronę przed pyłem i wilgocią zapewnia obudowa rozdzielnicy (zwykle co najmniej IP20 dla aparatury w suchych pomieszczeniach).
• Czy wkładka ma podświetlenie? Nie – jest to klasyczny topikowy bezpiecznik bez podświetlenia. Stan przepalenia można stwierdzić po wizualnym sprawdzeniu przewodnika (przerwany widoczny wewnątrz wkładki) lub za pomocą próbnika napięcia.
