Wkładka bezpiecznikowa G 20/0,63A/F | 0439000000 Weidmuller

Opis i Kluczowe Cechy

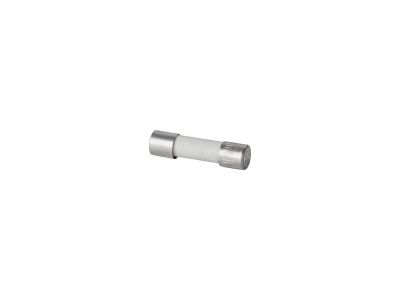

Wkładka bezpiecznikowa G 20/0,63A/F (symbol 0439000000) to element zabezpieczający o prądzie znamionowym 0,63 A i szybkiej charakterystyce F (szybkie działanie). Przeznaczona do montażu w podstawach bezpiecznikowych typu G20, zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach odbiorników o niewielkim poborze prądu.

• Prąd znamionowy 0,63 A: Pozwala na precyzyjne zabezpieczenie delikatnych obwodów sterowania, sygnalizacji i elektroniki przed przeciążeniem i zwarciem bez zbędnego wyzwalania.
• Charakterystyka F (szybka): Zapewnia bardzo szybkie wyłączenie w przypadku zwarć, minimalizując ryzyko uszkodzenia wrażliwych urządzeń.
• Typ G20: Standardowy rozmiar wkładek pasujących do wielu popularnych podstaw bezpiecznikowych, co ułatwia wymianę i modernizację instalacji.
• Niska wartość prądu: Idealna do obwodów pomocniczych, takich jak przekaźniki, czujniki, czy sygnalizatory, gdzie standardowe zabezpieczenia 6 A lub 10 A są zbyt duże.
• Kompatybilność z podstawami G20: Gwarantuje pewne i bezpieczne połączenie elektryczne, a także szybki demontaż w razie potrzeby wymiany.

Zgodność z Normami

Wkładka bezpiecznikowa G 20/0,63A/F (0439000000) została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki swoim parametrom wkładka bezpiecznikowa sprawdza się w obwodach wymagających precyzyjnej ochrony przy niskich prądach. Typowe obszary zastosowań to:

• Ochrona obwodów sterowania w szafach rozdzielczych (np. zasilanie styczników, przekaźników, PLC).
• Zabezpieczenie układów automatyki budynkowej, takich jak czujniki obecności, siłowniki czy regulatory.
• Zastosowanie w małych odbiornikach elektronicznych, sygnalizatorach świetlnych i dźwiękowych.
• Wymiana uszkodzonych wkładek bezpiecznikowych w istniejących instalacjach – szybkie przywrócenie funkcji ochronnej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być przeprowadzane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (typu G20), a po włożeniu upewnić się o jej prawidłowym osadzeniu. Nie wolno stosować wkładek o parametrach odbiegających od znamionowych. Przewody doprowadzające należy dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe nie zostało podane w dostępnych danych. Należy je odczytać z podstawy bezpiecznikowej lub karty katalogowej producenta, aby zapewnić prawidłową pracę.
• Czy wkładkę można stosować w rozdzielnicy głównej? Wkładka o prądzie 0,63 A znajduje zastosowanie przede wszystkim w obwodach pomocniczych i sterowniczych. Jej użycie w rozdzielnicy głównej jest możliwe tylko jeśli obwód wymaga tak niskiej wartości zabezpieczenia i jest zgodne z projektem instalacji.
• Czy charakterystyka F jest odpowiednia do zabezpieczenia silników? Charakterystyka F jest szybka i nie jest zalecana do zabezpieczania silników, które mają wysoki prąd rozruchowy. Stosuje się ją raczej do układów elektronicznych, przekaźników, sterowników i małych odbiorników.
