Wkładka bezpiecznikowa DIN000 aR 250A 690ACV, podwójny wskaźnik | 170M1571D Eaton

Alternatywny kod produktu: 170M1571D

Opis i Kluczowe Cechy

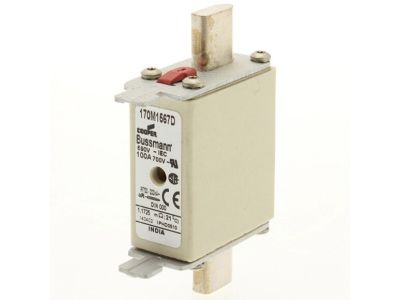

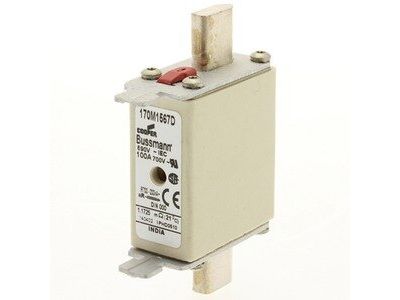

Wkładka bezpiecznikowa DIN000 aR 250A 690V AC od renomowanego producenta (symbol 170M1571D) to szybka wkładka topikowa przeznaczona do ochrony półprzewodników. Dzięki prądowi znamionowemu 250 A oraz napięciu AC 690 V zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, a zdolność wyłączania 200 kA gwarantuje skuteczne przerywanie zwarć. Korpus prostopadłościenny z zaciskami nożowymi i nieizolowanymi uchwytami ułatwia montaż w podstawach bezpiecznikowych DIN 000.

• Prąd znamionowy 250 A (aR): Umożliwia ochronę półprzewodników w obwodach o znacznym poborze prądu bez ryzyka niekontrolowanego przepięcia przed wyłączeniem.
• Napięcie AC 690 V: Przeznaczona do układów przemysłowych o podwyższonym napięciu, np. w falownikach, prostownikach i UPS.
• Zdolność wyłączania 200 kA: Skutecznie przerywa prądy zwarciowe nawet w sieciach o bardzo dużej mocy zwarciowej, chroniąc kosztowne półprzewodniki.
• Podwójny wskaźnik (kombinacja): Łączy wizualny sygnał przepalenia oraz styk pomocniczy typu T dla mikroprzełącznika, umożliwiając zdalną sygnalizację stanu wkładki.
• Korpus prostopadłościenny z zaciskami nożowymi: Zapewnia pewne osadzenie w podstawie bezpiecznikowej DIN 000 oraz łatwy montaż i wymianę bez użycia narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa 170M1571D spełnia wymagania norm DIN 43620 oraz IEC 60269-4. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi przepisami elektrycznymi.

Zastosowanie

Dzięki charakterystyce aR (szybkie zabezpieczenie półprzewodników) wkładka znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna i szybka ochrona elementów mocy.

• Ochrona prostowników, falowników i zasilaczy UPS przed skutkami zwarć wewnętrznych i zewnętrznych.
• Zabezpieczenie modułów tyrystorowych, tranzystorów IGBT oraz innych półprzewodników w napędach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach zakładów energetycznych, hut, kopalń i innych obiektów o dużym poborze mocy.
• W obwodach z dużymi prądami zwarciowymi, gdzie standardowe wkładki gG nie zapewniłyby odpowiednio krótkiego czasu wyłączenia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i sprawdź brak potencjału. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej DIN 000. Zaciski nożowe umieść w uchwytach tak, aby korpus był stabilnie zablokowany. Nie stosuj nadmiernej siły – wkładka powinna wejść bez oporów. Przekrój przewodów i moment dokręcania połączeń dobierz zgodnie z dokumentacją techniczną producenta podstawy. Pamiętaj o wymianie wszystkich trzech biegunów w przypadku zasilania trójfazowego.

FAQ

• Czy wkładka ma podwójny wskaźnik przepalenia? Tak, model 170M1571D wyposażony jest w kombinowany układ wskaźnikowy: wizualny (np. czerwona tarcza) oraz styk pomocniczy typu T dla mikroprzełącznika, co pozwala na zdalną sygnalizację stanu bezpiecznika.
• Jaka jest zdolność wyłączania tej wkładki? Zdolność wyłączania wynosi 200 kA przy napięciu AC 690 V, co oznacza, że bezpiecznik jest w stanie przerwać prąd zwarciowy o wartości do 200 000 amperów bez ryzyka wybuchu lub uszkodzenia obudowy.
• Do czego służy charakterystyka aR? Charakterystyka aR (ang. accompanying for semiconductor protection) to szybka wkładka topikowa zaprojektowana do ochrony półprzewodników. Jej zadaniem jest wyłączenie prądu zwarciowego w czasie krótszym niż prąd graniczny elementu mocy (I²t), minimalizując ryzyko termicznego uszkodzenia diod, tyrystorów czy IGBT.
