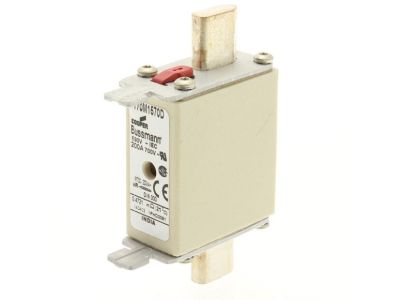

Wkładka bezpiecznikowa DIN000 aR 200A 690V, podwójny wskaźnik, FUSE 200A 690V aR DIN 000 HSDNH | 170M1570D Eaton

Alternatywny kod produktu: 170M1570D

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa typu aR (szybka) o prądzie znamionowym 200 A i napięciu 690 V AC. Przeznaczona do ochrony półprzewodników, wykonana w standardzie DIN 000. Wyposażona w podwójny wskaźnik (kombinacja) – optyczny oraz typu T dla mikroprzełącznika, co umożliwia zdalną sygnalizację zadziałania. Korpus prostopadłościenny z zaciskami nożowymi i nieizolowanymi uchwytami ułatwia montaż w podstawach bezpiecznikowych. Zdolność wyłączania do 200 kA zapewnia skuteczne przerywanie zwarć w torach półprzewodnikowych.

• Prąd znamionowy 200 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania – idealna do ochrony falowników, zasilaczy impulsowych i innych przekształtników.
• Napięcie 690 V AC: wysoka rezerwa napięciowa dla aplikacji przemysłowych i sieci trójfazowych.
• Charakterystyka aR (szybka): natychmiastowe wyłączenie przy zwarciu, minimalizujące uszkodzenia chronionych półprzewodników.
• Podwójny wskaźnik (optyczny + T dla mikroprzełącznika): lokalna i zdalna sygnalizacja przepalenia – ułatwia szybką diagnostykę i automatyzację procesów serwisowych.
• Zdolność wyłączania 200 kA: gwarantuje przerwanie prądu zwarciowego o bardzo dużej wartości, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm DIN 43620 oraz IEC 60269-4, co potwierdza jej przydatność do ochrony półprzewodników w profesjonalnych instalacjach przemysłowych. Posiada certyfikację CE.

Zastosowanie

Dzięki szybkiej charakterystyce aR i wysokiej zdolności wyłączania, bezpiecznik znajduje zastosowanie w układach wymagających precyzyjnej ochrony elementów półprzewodnikowych.

• Ochrona półprzewodników (diody, tyrystory, IGBT) w falownikach, przetwornicach częstotliwości i zasilaczach impulsowych.
• Zabezpieczenie obwodów prądu stałego (DC) w aplikacjach przemysłowych przy odpowiednim doborze napięcia.
• Stosowanie w rozdzielnicach głównych i pomocniczych jako wkładka bezpiecznikowa w podstawach DIN 000.
• Zdalna sygnalizacja przepalenia za pomocą mikroprzełącznika (wskaźnik typu T) – automatyka budynkowa i sterowanie procesami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (np. typu DIN 000) z zaciskami nożowymi. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 200 A zgodnie z normami (np. co najmniej 95 mm² Cu). Nie stosować siły podczas wkładania – bezpiecznik powinien wsunąć się lekko.

FAQ

• Czy wkładka posiada podświetlenie? Brak podświetlenia LED. Wyposażona jest w podwójny wskaźnik mechaniczny (optyczny) oraz styk pomocniczy typu T dla mikroprzełącznika, który może być wykorzystany do zdalnej sygnalizacji.
• Jaki jest stopień ochrony IP? W karcie katalogowej nie podano stopnia ochrony IP. Wkładka przeznaczona jest do montażu w suchych rozdzielnicach – w standardzie przemysłowym przyjmuje się, że po zabudowie w podstawie i obudowie osiąga IP20.
• Jaki jest tryb działania bezpiecznika? Jest to bezpiecznik szybki (aR) – działa na zasadzie topienia się wkładki przy przekroczeniu prądu znamionowego. Charakteryzuje się bardzo krótkim czasem wyłączenia, co chroni wrażliwe elementy półprzewodnikowe przed uszkodzeniem termicznym.
