Wkładka bezpiecznikowa DIN 1 aR 315A 690V, podwójny wskaźnik | 170M3817D Eaton

Alternatywny kod produktu: 170M3817D

Opis i Kluczowe Cechy

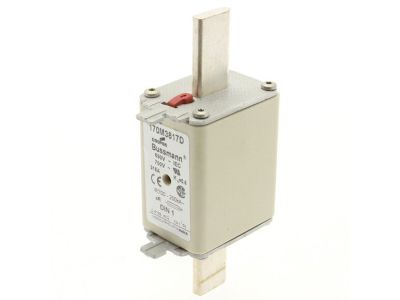

Wkładka bezpiecznikowa DIN 1 aR 315A 690V (symbol 170M3817D) to szybka wkładka topikowa z podwójnym wskaźnikiem, przeznaczona do ochrony półprzewodników. Dzięki zdolności wyłączania 200 kA zapewnia skuteczne przerywanie zwarć w wymagających aplikacjach przemysłowych. Korpus prostopadłościenny z zaciskami nożowymi i nieizolowanymi uchwytami ułatwia montaż w standardowych gniazdach bezpiecznikowych.

• Prąd znamionowy 315 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc półprzewodniki przed przeciążeniem.
• Napięcie znamionowe AC 690 V: Przystosowany do pracy w sieciach przemysłowych o podwyższonym napięciu.
• Charakterystyka aR (szybka): Idealna do ochrony wrażliwych elementów półprzewodnikowych – minimalizuje czas przepływu prądu zwarciowego.
• Podwójny wskaźnik (kombinacja): Umożliwia optyczną sygnalizację zadziałania oraz sterowanie mikroprzełącznikiem (wskaźnik typu T).
• Zdolność wyłączania 200 kA: Gwarantuje skuteczne przerywanie zwarć o bardzo wysokim prądzie, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka spełnia wymagania norm DIN 43620 oraz IEC 60269-4, co potwierdza jej zgodność z międzynarodowymi standardami dla wkładek bezpiecznikowych stosowanych w rozdzielnicach przemysłowych.

Zastosowanie

Dzięki charakterystyce aR i wysokiej zdolności wyłączania wkładka znajduje zastosowanie przede wszystkim w układach wymagających szybkiej ochrony półprzewodników. Sprawdza się w następujących scenariuszach:

• Ochrona prostowników, falowników i zasilaczy impulsowych przed zwarciami.
• Zabezpieczenie obwodów w układach napędów z przemiennikami częstotliwości.
• Stosowanie w rozdzielnicach głównych i pomocniczych instalacji przemysłowych.
• Zabezpieczenie linii zasilających urządzenia elektroniczne dużej mocy.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę montuje się w odpowiednim gnieździe bezpiecznikowym z zaciskami nożowymi, zgodnym z DIN 43620. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać według dokumentacji producenta gniazda.

FAQ

• Jak działa podwójny wskaźnik tej wkładki? Podwójny wskaźnik łączy optyczną sygnalizację zadziałania (widoczna po przepaleniu wkładki) z wbudowanym wskaźnikiem typu T przeznaczonym do sterowania mikroprzełącznikiem. Umożliwia to zdalne monitorowanie stanu bezpiecznika.
• Czy wkładka nadaje się do ochrony silników? Nie, charakterystyka aR jest zaprojektowana do ochrony półprzewodników (szybkie wyłączanie). Do zabezpieczania silników należy stosować wkładki z charakterystyką gG lub aM.
• Jaka jest zdolność wyłączania wkładki? Wkładka 170M3817D posiada zdolność wyłączania 200 kA przy napięciu AC 690 V, co pozwala na bezpieczne przerywanie zwarć o bardzo dużym prądzie.
