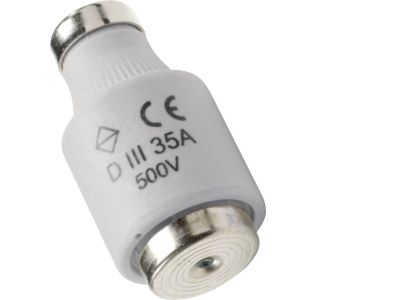

Wkładka bezpiecznikowa DIII/E33 wykonanie szybkie F (Bi-Wts) 35A 500VAC | LE33F35 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa typu DIII (E33) marki HAGER o prądzie znamionowym 35A to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o wymagających systemach energetyki zawodowej oraz instalacjach przemysłowych. Produkt charakteryzuje się szybką charakterystyką działania (oznaczenie F - flink), co sprawia, że jest idealnym rozwiązaniem do ochrony obwodów przed skutkami zwarć i przeciążeń w miejscach, gdzie wymagana jest natychmiastowa reakcja układu zabezpieczającego. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych.

• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę kablową i urządzenia odbiorcze.
• Porcelanowy korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną podczas zadziałania bezpiecznika.
• Wskaźnik zadziałania: Wyposażona w górny wskaźnik zadziałania, który umożliwia szybką identyfikację uszkodzonego elementu w podstawach bezpiecznikowych pozbawionych osłon.
• Charakterystyka szybka (F): Gwarantuje minimalny czas zwłoki, co jest kluczowe dla ochrony czułych komponentów instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że wkładka HAGER LE33F35 zapewnia powtarzalność parametrów elektrycznych oraz pełną kompatybilność z certyfikowanymi podstawami bezpiecznikowymi typu E33.

Zastosowanie

Wkładka bezpiecznikowa DIII 35A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Energetyce zawodowej: Zabezpieczanie złączy kablowych oraz szaf sterowniczych.
• Przemyśle ciężkim: Ochrona linii zasilających maszyny i urządzenia o charakterystyce rezystancyjnej.
• Rozdzielnicach głównych: Jako element selektywnego zabezpieczenia obwodów rozdzielczych.
• Instalacjach budynkowych: W miejscach wymagających wysokiej niezawodności i szybkiego odłączenia zasilania w sytuacjach awaryjnych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej LE33F35 należy przestrzegać następujących zasad:

• Dobór gniazda: Wkładka musi być montowana w dedykowanej podstawie bezpiecznikowej z gwintem E33 (DIII).
• Weryfikacja prądu: Przed instalacją należy upewnić się, że prąd znamionowy 35A jest odpowiedni dla przekroju chronionych przewodów.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy użyciu odpowiedniego sprzętu ochronnego i, o ile to możliwe, przy odłączonym obciążeniu.

FAQ

1. Co oznacza litera 'F' w oznaczeniu wkładki?
Litera 'F' (z niem. flink) oznacza charakterystykę szybką. Bezpiecznik ten reaguje znacznie szybciej na przeciążenia niż wkładki zwłoczne (gG/gL), co jest istotne w ochronie specyficznych odbiorników.

2. Czy wkładka posiada wskaźnik zadziałania?
Tak, produkt posiada górny wskaźnik zadziałania, który jest doskonale widoczny w standardowych podstawach bezpiecznikowych, co ułatwia diagnostykę awarii bez konieczności użycia miernika.

3. Czy można stosować tę wkładkę w rozłącznikach bezpiecznikowych?
Wkładka jest przeznaczona głównie do podstaw bezpiecznikowych. W przypadku rozłączników z okienkiem kontrolnym zaleca się stosowanie wersji z podwójnym, kombinowanym wskaźnikiem zadziałania dla lepszej widoczności stanu bezpiecznika.
