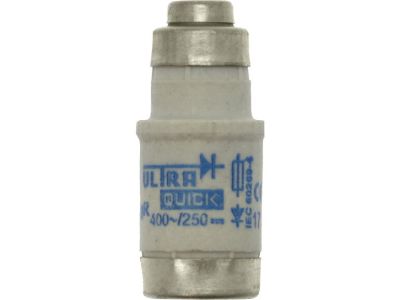

Wkładka bezpiecznikowa D02 gR 25A 400VAC E18 | 25NZ02R Eaton

Alternatywny kod produktu: 25NZ02R

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D02 gR 25A 400VAC E18 o symbolu 25NZ02R przeznaczona jest do zabezpieczania obwodów przed zwarciami i przeciążeniami, szczególnie w aplikacjach wymagających szybkiego wyłączania. Dzięki charakterystyce gR zapewnia skuteczną ochronę półprzewodników, a prąd znamionowy 25 A i napięcie 400 VAC pozwalają na pracę w sieciach trójfazowych. Wkładka o rozmiarze E18 pasuje do standardowych podstaw bezpiecznikowych D02.

• Prąd znamionowy 25 A: Zabezpiecza obwody o prądzie roboczym do 25 A, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 400 VAC: Umożliwia stosowanie w sieciach trójfazowych oraz jednofazowych o napięciu 230/400 V.
• Charakterystyka gR (bardzo szybka): Gwarantuje wyłączenie w czasie poniżej 0,1 s przy prądzie zwarciowym, chroniąc wrażliwe półprzewodniki przed uszkodzeniem.
• Rozmiar E18 (D02): Kompatybilny z szeroko stosowanymi podstawami bezpiecznikowymi D02, co ułatwia wymianę i modernizację instalacji.
• Zgodność z normami IEC 60269-3 oraz VDE 0636: Potwierdza bezpieczeństwo i niezawodność w instalacjach domowych i ogólnoprzemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa 25NZ02R spełnia wymagania norm IEC 60269-3 oraz VDE 0636, co gwarantuje jej przydatność do zastosowań w instalacjach domowych i ogólnoprzemysłowych. Produkt posiada certyfikat CE.

Zastosowanie

Dzięki charakterystyce gR wkładka 25NZ02R znajduje zastosowanie przede wszystkim w obwodach wymagających bardzo szybkiego wyłączania, takich jak zabezpieczenie półprzewodników w przetwornicach, falownikach, zasilaczach impulsowych oraz napędach. Sprawdza się również w standardowych instalacjach elektrycznych – zarówno domowych, jak i przemysłowych.

• Zabezpieczanie półprzewodników mocy (diody, tyrystory, tranzystory IGBT) w układach prostowników i falowników.
• Ochrona przetwornic częstotliwości, zasilaczy impulsowych i UPS.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie obwodów odbiorczych.
• Instalacje domowe i ogólnoprzemysłowe, gdzie wymagana jest szybkość działania przy zwarciu.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej 25NZ02R może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Użyj podstawy bezpiecznikowej zgodnej z rozmiarem D02 (E18) oraz odpowiednim prądem znamionowym. Przekrój przewodów dobierz do prądu 25 A, a moment dokręcania śrub zacisków podstawy – zgodnie z dokumentacją producenta podstawy. Nie przekraczaj znamionowego prądu i napięcia wkładki.

FAQ

• Czy wkładka 25NZ02R nadaje się do ochrony półprzewodników? Tak, posiada charakterystykę gR (bardzo szybką), która zapewnia wyłączenie w czasie poniżej 0,1 s przy prądzie zwarciowym, skutecznie chroniąc wrażliwe elementy półprzewodnikowe.
• Jaki jest rozmiar gwintu wkładki? Wkładka ma rozmiar E18, co odpowiada standardowi D02. Pasuje do podstaw bezpiecznikowych z gwintem E18 i prądem znamionowym minimum 25 A.
• Czy można stosować tę wkładkę w obwodach prądu stałego (DC)? Nie, dane techniczne podają napięcie znamionowe wyłącznie dla prądu przemiennego 400 VAC. W obwodach DC parametry mogą być inne – zaleca się stosowanie wkładek dedykowanych do DC.
