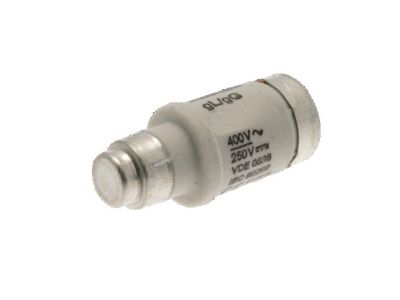

Wkładka bezpiecznikowa D02 gL/gG 63A T, 400VAC E18 (zwłoczna) | 63NZ02 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D02 o oznaczeniu producenta 63NZ02 to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowaną firmę EATON. Produkt charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na skuteczną ochronę obwodów o dużym obciążeniu w instalacjach niskiego napięcia. Wykorzystanie charakterystyki gL/gG (ogólnego przeznaczenia, pełnozakresowa) sprawia, że wkładka idealnie nadaje się do ochrony zarówno przewodów, jak i kabli przed skutkami przeciążeń oraz zwarć. Napięcie znamionowe pracy wynosi 400V AC, co jest standardem w europejskich sieciach rozdzielczych. Rozmiar D02 z gwintem E18 zapewnia kompatybilność z szeroką gamą gniazd bezpiecznikowych dostępnych na rynku.

• Charakterystyka zwłoczna (T): Pozwala na krótkotrwałe przeciążenia, co jest kluczowe przy rozruchu urządzeń o wysokim prądzie startowym.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów o bardzo dużym natężeniu.
• Trwałość i niezawodność: Wykonanie z wysokiej jakości ceramiki i miedzi cynowanej zapewnia stabilność parametrów elektrycznych w czasie.
• Uniwersalność: System D0 (Neozed) charakteryzuje się mniejszymi stratami mocy w porównaniu do starszych systemów typu D.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo w zastosowaniach profesjonalnych. Wkładka spełnia wymagania normy IEC 60269-3, która określa parametry dla bezpieczników przeznaczonych do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne). Dodatkowo, zgodność z niemiecką normą VDE 0636 stanowi gwarancję najwyższej jakości wykonania i powtarzalności parametrów technicznych, co jest kluczowe dla inżynierów utrzymania ruchu i projektantów instalacji elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa EATON 63NZ02 znajduje szerokie zastosowanie w sektorze B2B oraz w budownictwie mieszkaniowym. Dzięki charakterystyce zwłocznej, jest szczególnie polecana do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach budynkowych.
• Ochrony silników elektrycznych o mniejszej mocy, gdzie występują prądy rozruchowe.
• Zabezpieczania obwodów odbiorczych w przemyśle lekkim i warsztatach.
• Zastosowań w szafach sterowniczych, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe (rozmiar E18) jest czyste i wolne od śladów wypalenia. Wkładkę należy umieścić w główce bezpiecznikowej, a następnie wkręcić do gniazda, dbając o odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków. Należy pamiętać o stosowaniu odpowiednich wstawek kalibrujących, które zapobiegają wkręceniu wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu. Wymiana wkładki powinna odbywać się przy wyłączonym obciążeniu.

FAQ

• Czy wkładka D02 pasuje do gniazd D01? Nie, wkładki D02 mają większą średnicę i wymagają gniazd z gwintem E18, podczas gdy D01 wykorzystują gwint E14.
• Co oznacza skrót gL/gG? Jest to oznaczenie wkładki pełnozakresowej do zastosowań ogólnych, chroniącej zarówno przed przeciążeniami, jak i zwarciami.
• Czy mogę użyć tej wkładki do zabezpieczenia falownika? Tak, o ile prąd znamionowy i charakterystyka zwłoczna są zgodne z dokumentacją techniczną producenta falownika.
