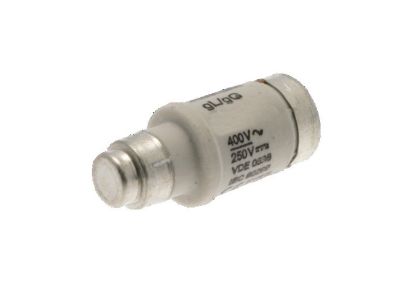

Wkładka bezpiecznikowa D02 gL/gG 50A T, 400VAC E18 (zwłoczna) | 50NZ02 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D02 o charakterystyce gL/gG i prądzie znamionowym 50A to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę EATON. Produkt o oznaczeniu TYP: 50NZ02 charakteryzuje się zwłocznym działaniem (T), co czyni go idealnym rozwiązaniem w obwodach, gdzie występują chwilowe przeciążenia rozruchowe. Przystosowana do pracy przy napięciu znamionowym 400VAC, wkładka ta zapewnia skuteczną ochronę przewodów oraz urządzeń przed skutkami zwarć i przeciążeń.

• Rozmiar E18: Standardowy gabaryt systemu D02, zapewniający kompatybilność z większością gniazd bezpiecznikowych dostępnych na rynku.
• Charakterystyka gL/gG: Uniwersalna charakterystyka pełnozakresowa, chroniąca zarówno przed prądami zwarciowymi, jak i przeciążeniowymi w instalacjach ogólnego przeznaczenia.
• Prąd znamionowy 50A: Pozwala na zabezpieczanie obwodów o dużym obciążeniu, zachowując stabilność termiczną i niskie straty mocy.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów o bardzo wysokich wartościach.

Zgodność z Normami

Bezpieczeństwo i niezawodność wkładki EATON 50NZ02 potwierdzają rygorystyczne certyfikaty i zgodność z międzynarodowymi standardami technicznymi. Produkt spełnia wymagania normy IEC 60269-3, która definiuje parametry dla wkładek bezpiecznikowych przeznaczonych do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne). Dodatkowo, wkładka jest zgodna z niemiecką normą VDE 0636, co jest gwarancją najwyższej jakości wykonania i powtarzalności parametrów elektrycznych, kluczowych w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Wkładka bezpiecznikowa D02 50A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym. Dzięki swojej charakterystyce zwłocznej, jest szczególnie polecana do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i piętrowych.
• Ochrony odbiorników o charakterze indukcyjnym, takich jak silniki elektryczne o umiarkowanym rozruchu.
• Zabezpieczania obwodów rozdzielczych w instalacjach ogólnoprzemysłowych.
• Stosowania w złączach kablowych i szafach sterowniczych, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony zgodnie z zasadami wiedzy elektrotechnicznej. Należy zwrócić uwagę na następujące aspekty:

• Dobór gniazda: Wkładkę należy montować w dedykowanych gniazdach bezpiecznikowych rozmiaru D02 (gwint E18).
• Zastosowanie tulejek kalibrujących: Aby zapewnić poprawny kontakt elektryczny i uniemożliwić montaż wkładki o zbyt dużym prądzie znamionowym, zaleca się stosowanie odpowiednich wstawek kalibrujących 50A.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zminimalizować rezystancję styku, co zapobiega nadmiernemu nagrzewaniu się elementu.
• Weryfikacja stanu: Przed montażem należy upewnić się, że wskaźnik zadziałania jest nienaruszony, a ceramiczny korpus nie posiada pęknięć.

FAQ

• Czy wkładka D02 50A pasuje do gniazda D01? Nie, wkładki systemu D02 mają większe wymiary i gwint E18, podczas gdy system D01 wykorzystuje gwint E14.
• Co oznacza charakterystyka gL/gG? Jest to oznaczenie wkładki ogólnego przeznaczenia (general purpose). Litera 'g' oznacza pełnozakresową zdolność wyłączania, a 'L' lub 'G' wskazuje na ochronę kabli i przewodów.
• Czy można stosować tę wkładkę w obwodach DC? Produkt jest certyfikowany na napięcie 400VAC. W przypadku zastosowań prądu stałego należy zweryfikować dopuszczalne napięcie DC podane w karcie katalogowej producenta.
