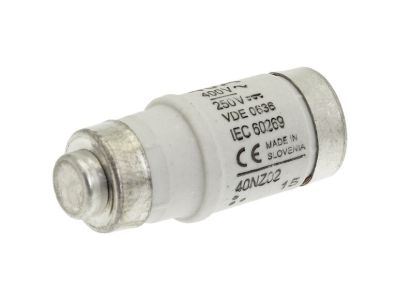

Wkładka bezpiecznikowa D02 gL/gG 40A T, 400VAC E18 (zwłoczna) | 40NZ02 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D02 marki EATON o prądzie znamionowym 40 A to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w instalacjach niskiego napięcia o napięciu znamionowym 400 V AC. Charakterystyka gL/gG (ogólnego przeznaczenia) sprawia, że urządzenie idealnie nadaje się do ochrony przewodów oraz kabli przed skutkami przeciążeń i zwarć. Dzięki zwłocznej charakterystyce działania, wkładka wykazuje podwyższoną odporność na krótkotrwałe skoki prądu, co jest kluczowe w obwodach z odbiornikami o większym prądzie rozruchowym.

• Wysoka zdolność wyłączania: Parametr na poziomie 50 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem.
• Standard D02 (E18): Popularny rozmiar butelkowy umożliwia łatwą integrację w standardowych gniazdach bezpiecznikowych i rozdzielnicach modułowych.
• Niezawodność EATON: Renomowany producent zapewnia powtarzalność parametrów elektrotechnicznych i długowieczność komponentu.
• Charakterystyka zwłoczna: Pozwala na stabilną pracę w układach, gdzie występują przejściowe stany nieustalone bez niepotrzebnego wyzwalania zabezpieczenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych i budynkowych. Wkładka spełnia wymagania normy IEC 60269-3, która definiuje parametry dla bezpieczników przeznaczonych do użytku przez osoby niewykwalifikowane (bezpieczniki domowe i podobne). Dodatkowo, zgodność z niemiecką normą VDE 0636 stanowi potwierdzenie najwyższej jakości wykonania oraz bezpieczeństwa użytkowania na rynkach europejskich.

Zastosowanie

Wkładka topikowa 40NZ02 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Rozdzielnicach głównych i piętrowych: Jako skuteczne zabezpieczenie obwodów zasilających i rozdzielczych.
• Przemyśle: Ochrona maszyn i urządzeń o charakterystyce liniowej oraz lekko indukcyjnej.
• Budownictwie komercyjnym: Zabezpieczanie instalacji w biurowcach, centrach handlowych oraz obiektach użyteczności publicznej.
• Ochronie kabli: Dzięki charakterystyce gL/gG, wkładka optymalnie chroni izolację przewodów przed przegrzaniem wynikającym z długotrwałych przeciążeń.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej D02 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór gniazda: Wkładka musi być montowana w dedykowanym gnieździe bezpiecznikowym o rozmiarze E18 (D02).
• Wstawki kalibrujące: Należy upewnić się, że zastosowano odpowiednią wstawkę kalibrującą, która zapobiega omyłkowemu montażowi wkładki o większym prądzie znamionowym.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić optymalny styk elektryczny i uniknąć nadmiernego nagrzewania się złącza.
• Weryfikacja stanu: Przed montażem należy sprawdzić, czy wskaźnik zadziałania jest nienaruszony, co potwierdza sprawność wkładki.

FAQ

1. Czy wkładka D02 40A może być stosowana zamiennie z wkładkami o innej charakterystyce?
Wkładka gL/gG jest uniwersalna, jednak zawsze należy zweryfikować, czy charakterystyka zwłoczna jest odpowiednia dla chronionego odbiornika i zapewnia selektywność z innymi zabezpieczeniami w układzie.

2. Jaka jest różnica między rozmiarem D01 a D02?
Rozmiar D02 (E18) jest fizycznie większy od D01 (E14) i obsługuje wyższe zakresy prądowe (zazwyczaj od 20A do 63A). Wkładki D02 nie pasują do gniazd D01 bez specjalnych adapterów (o ile są dopuszczalne).

3. Co oznacza zdolność wyłączania 50 kA?
Jest to maksymalny prąd zwarciowy, jaki bezpiecznik jest w stanie bezpiecznie przerwać bez rozerwania obudowy lub powstania łuku elektrycznego zagrażającego otoczeniu.
