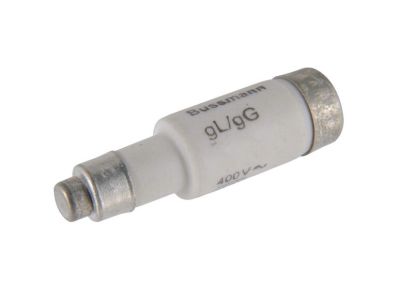

Wkładka bezpiecznikowa D01 gL/gG 16A T, 400VAC E14 (zwłoczna) | 16NZ01 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D01 o charakterystyce gL/gG (zwłoczna) to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury elektrycznej – firmę EATON. Produkt o numerze katalogowym 16NZ01 charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń oraz zwarć w instalacjach o napięciu znamionowym do 400V AC. Dzięki zastosowaniu charakterystyki zwłocznej (T), wkładka ta idealnie sprawdza się w obwodach, gdzie występują chwilowe prądy rozruchowe, zapobiegając niepożądanym zadziałaniom systemu ochrony.

• Prąd znamionowy 16A: Zapewnia optymalną wydajność w standardowych obwodach odbiorczych.
• Charakterystyka gL/gG: Uniwersalna charakterystyka pełnozakresowa, chroniąca zarówno kable, jak i urządzenia przed skutkami zwarć i przeciążeń.
• Rozmiar D01: Kompaktowa budowa z gwintem E14, kompatybilna ze standardowymi gniazdami bezpiecznikowymi systemu D0.
• Napięcie znamionowe 400V AC: Przystosowana do pracy w trójfazowych i jednofazowych sieciach niskiego napięcia.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów o dużym natężeniu.

Zgodność z Normami

Wkładka bezpiecznikowa EATON 16NZ01 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jej niezawodność w profesjonalnych instalacjach elektroenergetycznych. Produkt spełnia wymagania normy IEC 60269-3, która określa parametry dla bezpieczników przeznaczonych do użytku przez osoby niewykwalifikowane (zastosowania domowe i podobne). Dodatkowo, zgodność z normą VDE 0636 potwierdza najwyższą jakość wykonania oraz bezpieczeństwo użytkowania na wymagającym rynku europejskim.

Zastosowanie

Dzięki swojej uniwersalności, wkładka D01 16A znajduje szerokie zastosowanie w różnych sektorach branży elektro-technicznej:

• Instalacje domowe: Zabezpieczanie obwodów gniazd wtykowych oraz oświetleniowych w budownictwie mieszkaniowym.
• Budownictwo komercyjne: Ochrona rozdzielnic w biurowcach, sklepach oraz obiektach użyteczności publicznej.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz pomocniczych w szafach automatyki, gdzie wymagana jest charakterystyka zwłoczna ze względu na obecność elementów indukcyjnych.
• Modernizacja: Idealna do wymiany zużytych elementów w istniejących systemach bezpiecznikowych typu D0.

Wskazówki Montażowe

Prawidłowy montaż wkładki bezpiecznikowej jest kluczowy dla zapewnienia ciągłości zasilania i ochrony przeciwpożarowej. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór gniazda: Wkładkę należy montować wyłącznie w gniazdach bezpiecznikowych o rozmiarze D01 z gwintem E14.

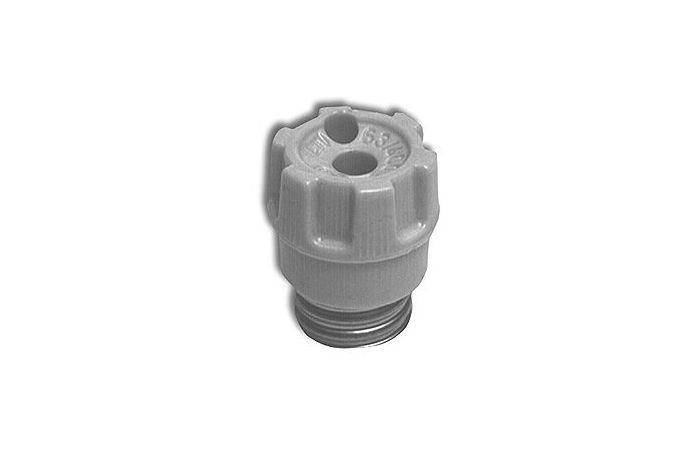

• Wstawka kalibrowa: Przed montażem należy upewnić się, że w gnieździe znajduje się odpowiednia wstawka kalibrowa (kolor szary dla 16A), która zapobiega omyłkowemu włożeniu wkładki o zbyt dużym prądzie znamionowym.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków na skutek wzrostu rezystancji przejścia.
• Wymiana: Wymiany wkładki należy dokonywać przy wyłączonym obciążeniu, używając do tego celu izolowanych narzędzi lub dedykowanych uchwytów, jeśli wymaga tego konstrukcja rozdzielnicy.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to oznaczenie wkładki ogólnego przeznaczenia. Litera 'g' oznacza pełnozakresową zdolność wyłączania, a 'L' lub 'G' wskazuje na ochronę kabli i przewodów oraz urządzeń ogólnego przeznaczenia.
• Czy mogę zastąpić wkładkę 16A wkładką o większym amperażu? Nie, prąd znamionowy wkładki musi być dobrany do przekroju przewodów oraz obciążalności obwodu. Zastosowanie większej wkładki grozi pożarem instalacji.
• Czy wkładka D01 pasuje do gniazd D02? Tak, ale pod warunkiem zastosowania specjalnej tulei redukcyjnej, która wycentruje wkładkę D01 w większym gnieździe D02 (E18).
