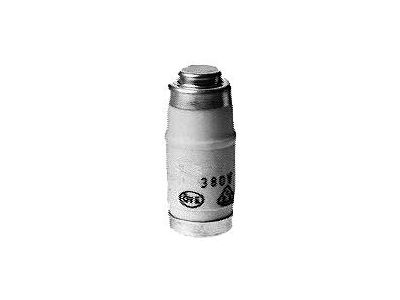

Wkładka bezpiecznikowa D0 50A PSI D02 50A E18 gL/gG biała 050058 | 05100008 PROTEC.class

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa D02 o prądzie znamionowym 50A to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta PROTEC. Produkt charakteryzuje się pełnozakresową charakterystyką gL/gG, co oznacza, że jest przeznaczony do ochrony zarówno przewodów i kabli przed skutkami przeciążeń, jak i urządzeń elektrycznych przed skutkami zwarć. Wykonanie korpusu z wysokiej jakości porcelany gwarantuje doskonałą izolację elektryczną oraz wysoką odporność termiczną, co jest kluczowe przy pracy z prądami o dużym natężeniu.

• Rozmiar D02: Standardowy wymiar kompatybilny z gniazdami bezpiecznikowymi E18.
• Prąd znamionowy 50A: Pozwala na zabezpieczanie obwodów o znacznym obciążeniu w instalacjach przemysłowych i domowych.
• Posrebrzana główka styku: Specjalnie dla wersji 50A-63A zastosowano posrebrzanie, co minimalizuje rezystancję przejścia i ogranicza straty mocy oraz nagrzewanie się styku.
• Napięcie znamionowe: Bezpieczna praca przy napięciu do 400 V AC (prąd przemienny) oraz do 250 V DC (prąd stały).
• Kodowanie kolorystyczne: Biały kolor wskaźnika zadziałania ułatwia szybką identyfikację wartości prądowej wkładki.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z rygorystyczną normą DIN VDE 0636-3. Norma ta określa wymagania dla bezpieczników niskiego napięcia przeznaczonych do użytku przez osoby niewykwalifikowane (bezpieczniki domowe i podobne), co potwierdza najwyższy poziom bezpieczeństwa oraz pełną zamienność z innymi wkładkami systemu D0 (NEOZED) dostępnymi na rynku europejskim.

Zastosowanie

Wkładka bezpiecznikowa PSI D02 50A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i piętrowych.
• Ochrony odbiorników o dużym poborze mocy w sektorze komercyjnym i przemysłowym.
• Zabezpieczania obwodów zasilających silniki elektryczne (przy odpowiednim doborze charakterystyki do prądów rozruchowych).
• Instalacji prądu stałego (DC) do 250 V, takich jak systemy zasilania awaryjnego.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy przestrzegać następujących zasad inżynierskich:

• Dobór gniazda: Wkładkę należy montować wyłącznie w gniazdach bezpiecznikowych o rozmiarze E18 (D02).
• Wstawki kalibrujące: Przed montażem należy upewnić się, że w gnieździe znajduje się odpowiednia wstawka kalibrująca, która zapobiega użyciu wkładki o prądzie większym niż dopuszczalny dla danego obwodu.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie uszkodzenia ceramicznego korpusu.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy wyłączonym obciążeniu, przy użyciu odpowiedniego osprzętu izolacyjnego.

FAQ

1. Czy wkładkę 50A można stosować w gnieździe D01?
Nie, wkładki o rozmiarze D02 (50A) mają większą średnicę niż wkładki D01 i wymagają gniazd z gwintem E18. Wkładki D01 pasują do gniazd E14.

2. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa (g). Litera L lub G oznacza ochronę ogólną (kabli i przewodów). Jest to najbardziej uniwersalna charakterystyka stosowana w instalacjach niskiego napięcia.

3. Dlaczego główka styku jest posrebrzana?
W przypadku prądów rzędu 50A i wyższych, srebro zapewnia lepszą przewodność elektryczną i odporność na utlenianie w porównaniu do niklu, co zapobiega nadmiernemu wzrostowi temperatury na styku wkładki z gniazdem.
